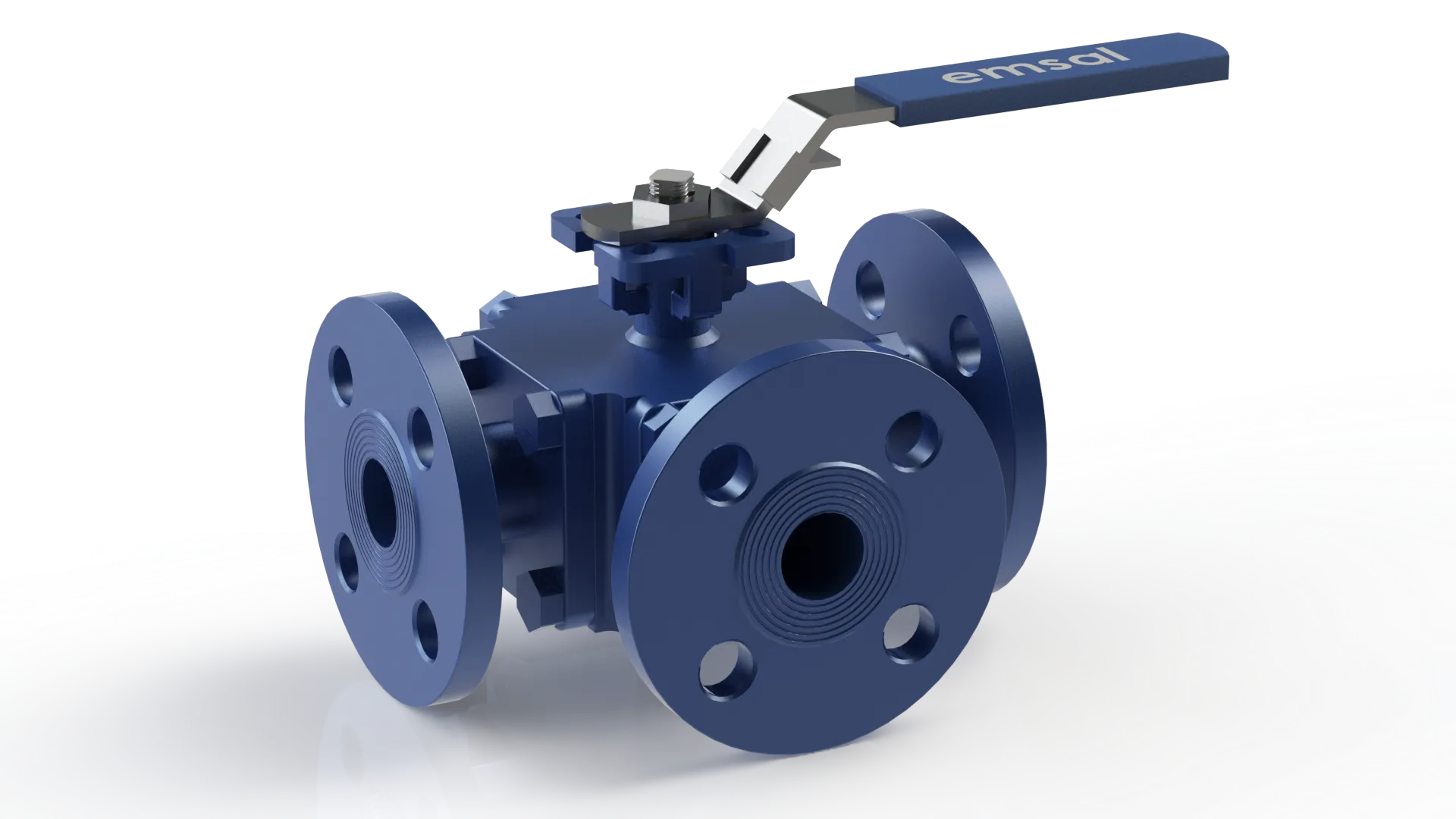

FLANŞLI TİP 3 YOLLU KÜRESEL VANA
FLANŞLI TİP 3 YOLLU KÜRESEL VANA
- Ürün Grubu: 012
- Anma Çapı: DN15-DN100
- Basınç Sınıfı: PN16-PN63
- Materyal: SS316/SS304/ASTM A 216 WCB
- Norm: DIN/JIS/ANSI
3 yollu küresel vanalar, akışkanın yönlendirilmesini veya karıştırılmasını sağlamak için kullanılan endüstriyel vanalardır. Standart küresel vanalardan farklı olarak, tek bir vana içinde üç bağlantı noktası bulunur ve akışın yönünü değiştirme veya birleştirme işlevi görür.
Çalışma Prensibi: Vanada bulunan küresel mekanizma, aktüatör veya manuel kumanda ile döndürülerek akışı farklı çıkışlara yönlendirir.
İki temel türü vardır: L-Port: Akışı iki farklı yöne yönlendirmek için kullanılır. T-Port: Akışı birleştirme veya dağıtma işlemi için uygundur.
Kullanım Alanları: Proses Kontrol Sistemleri; Akışkan yönlendirme ve karıştırma uygulamalarında. Kimya ve Gıda Endüstrisi; Farklı akışkanları yönlendirmek ve dozajlamak için. Bu vanalar, çok yönlü kullanım avantajı sunarak otomasyon sistemlerinde kritik bir rol oynar.
| Tasarım: | - |
|---|---|
| Alından Alına: | TS EN 1092 (Seri 1) |
| Tepe Flanşı: | ISO 5211 |
| Testler: | TS EN 12266-1 |
Aktüatörler, endüstriyel vanaların otomatik olarak açılıp kapanmasını sağlayan mekanizmalardır. Manuel kontrol gereksinimini ortadan kaldırarak süreçleri daha güvenli ve verimli hale getirirler.
Limit switch box’lar, endüstriyel otomasyon sistemlerinde kullanılan, bir valfin veya mekanik hareketli parçanın konumunu izlemeye yarayan cihazlardır. Genellikle pnömatik ve elektrikli aktüatörlerle birlikte kullanılırlar. Doğrudan manuel bir valfin ürerine konumlandırılarak da kullanılabilirler.
Manuel dişli kutuları, büyük ve yüksek tork gerektiren vanaların elle kontrol edilmesini sağlayan mekanik sistemlerdir. Kullanıcı, bir el çarkı veya kol aracılığıyla dişli mekanizmasını harekete geçirerek vananın açılmasını veya kapanmasını sağlar.
Braketler, vana sistemlerinde aktüatörlerin, dişli kutularının ve diğer aksesuarların güvenli bir şekilde montajını sağlamak için kullanılan mekanik destek elemanlarıdır. Vananın gövdesi ile aktüatör arasındaki bağlantıyı oluşturarak, sistemin stabil çalışmasını sağlar.
