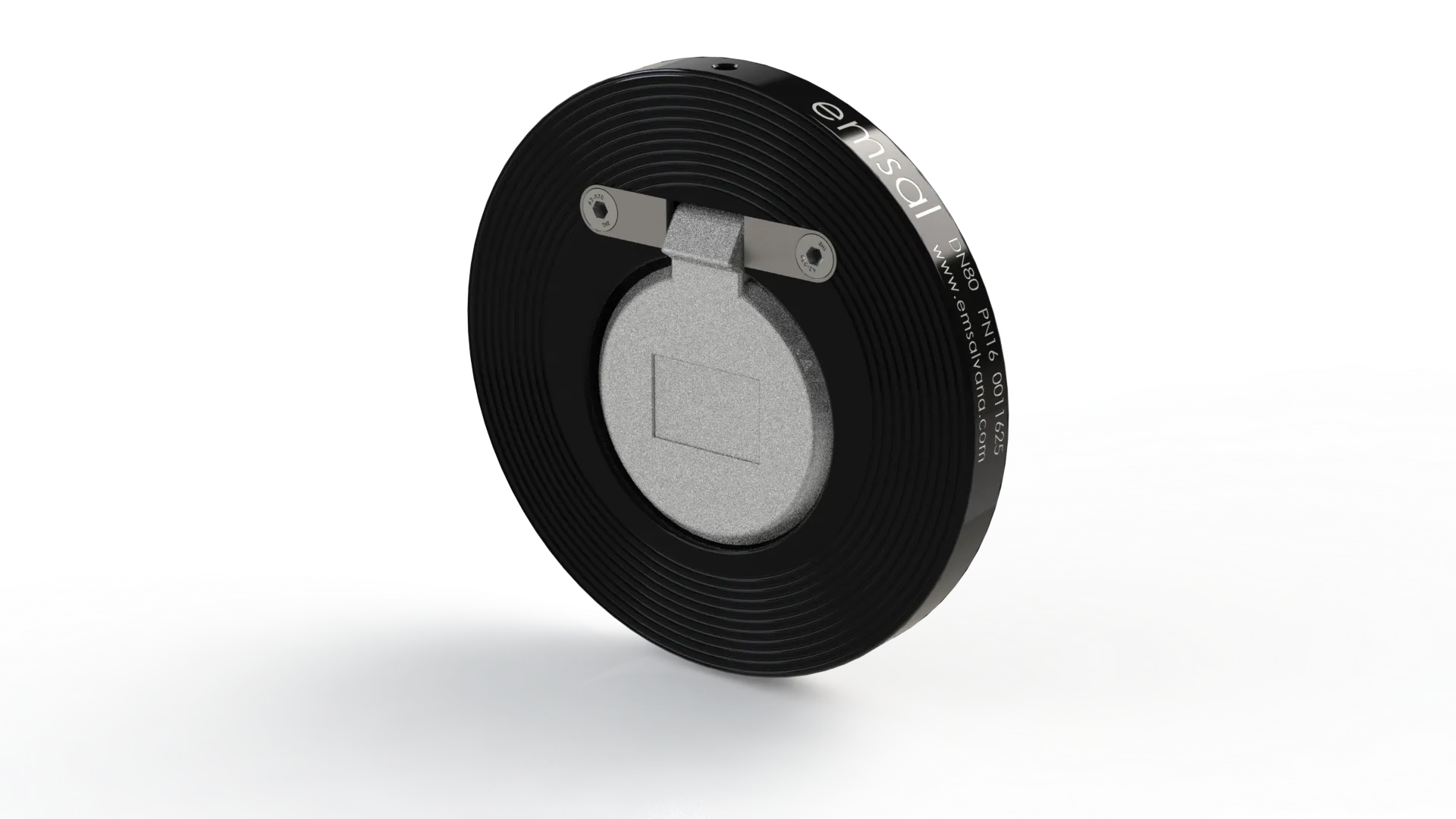

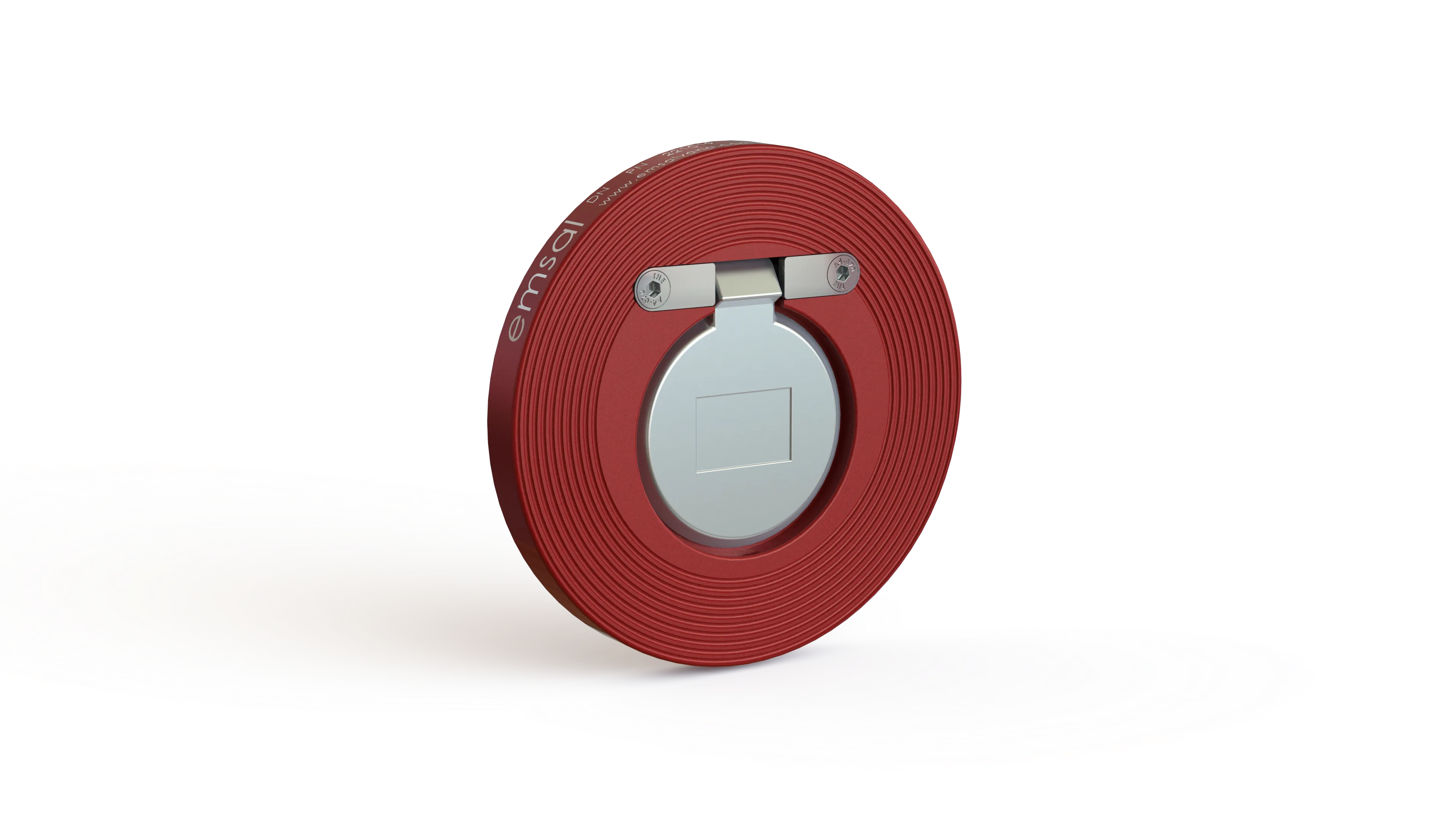

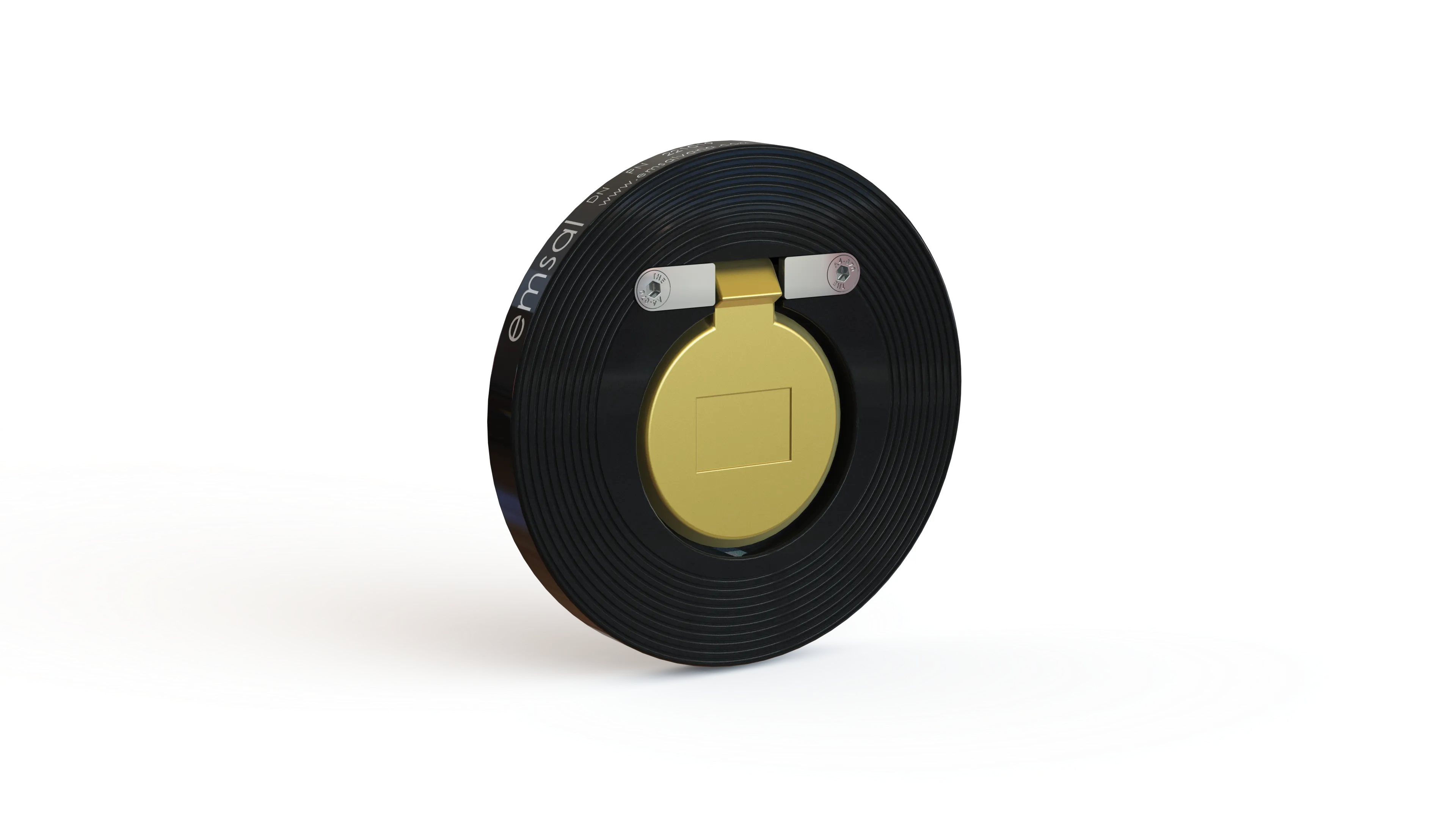

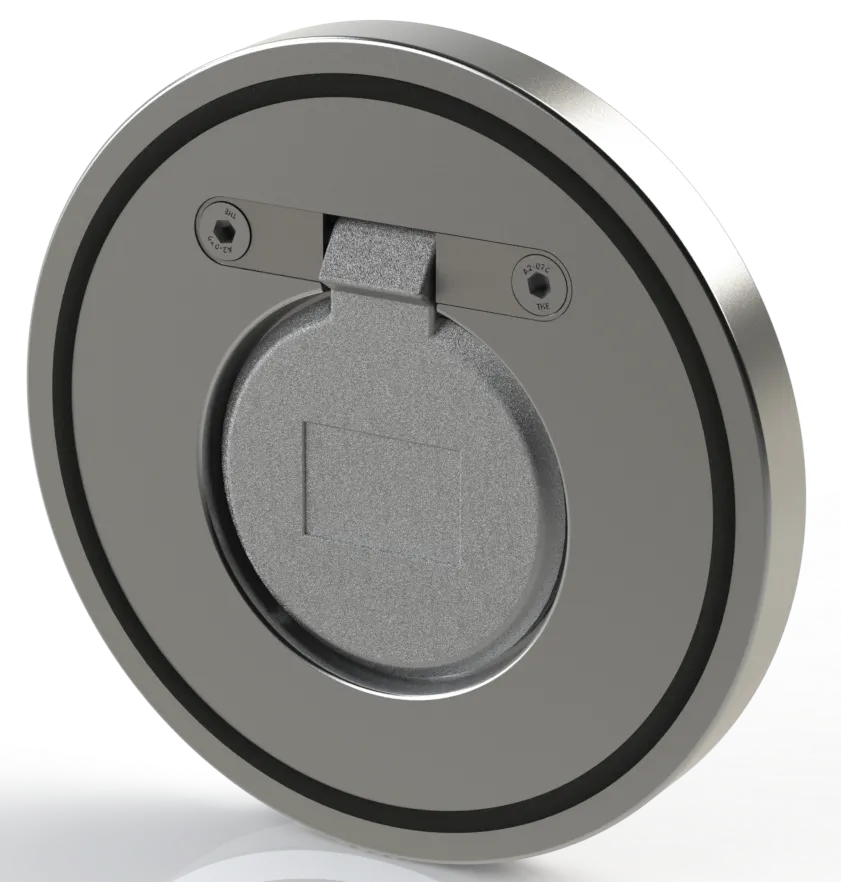

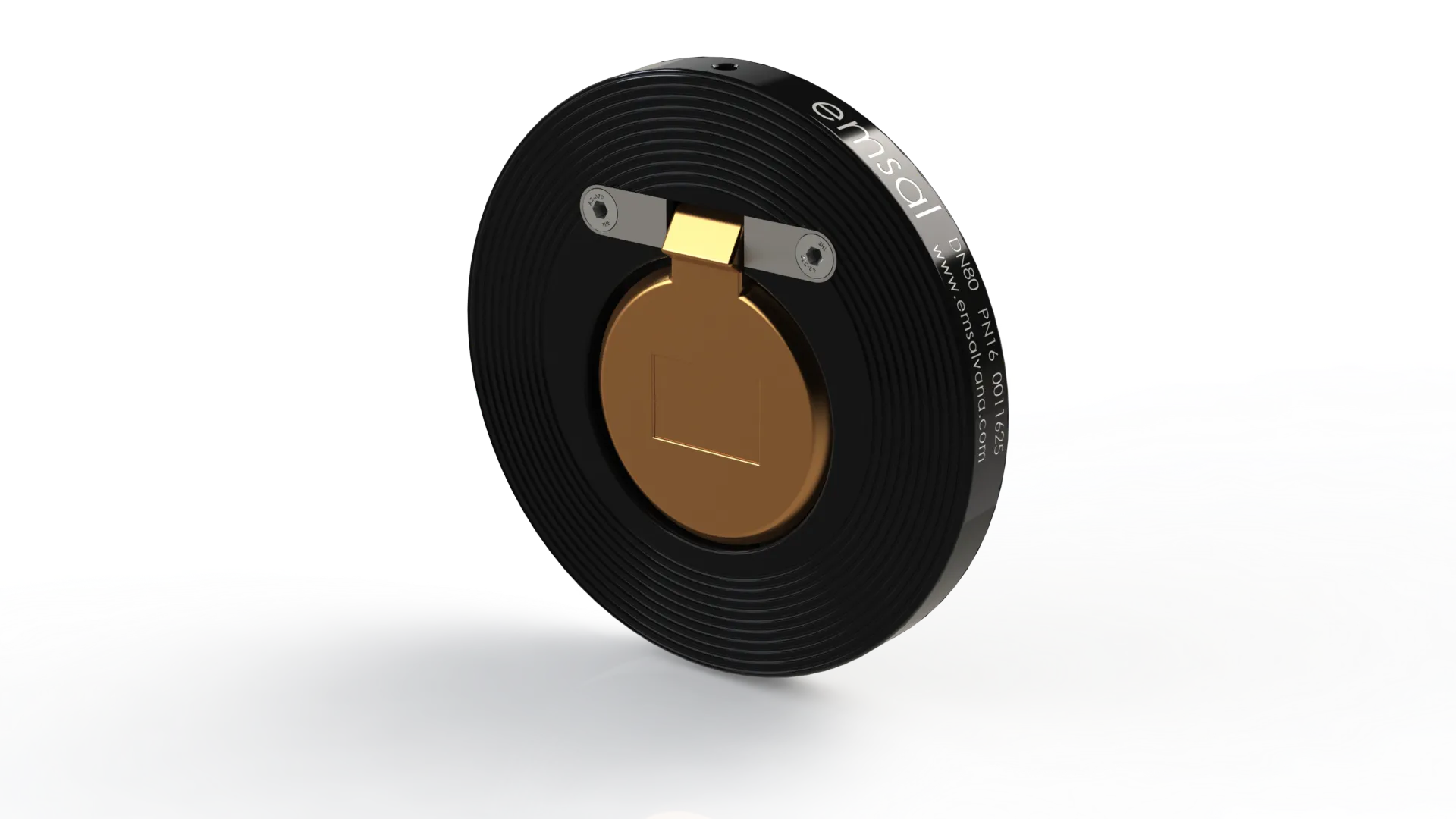

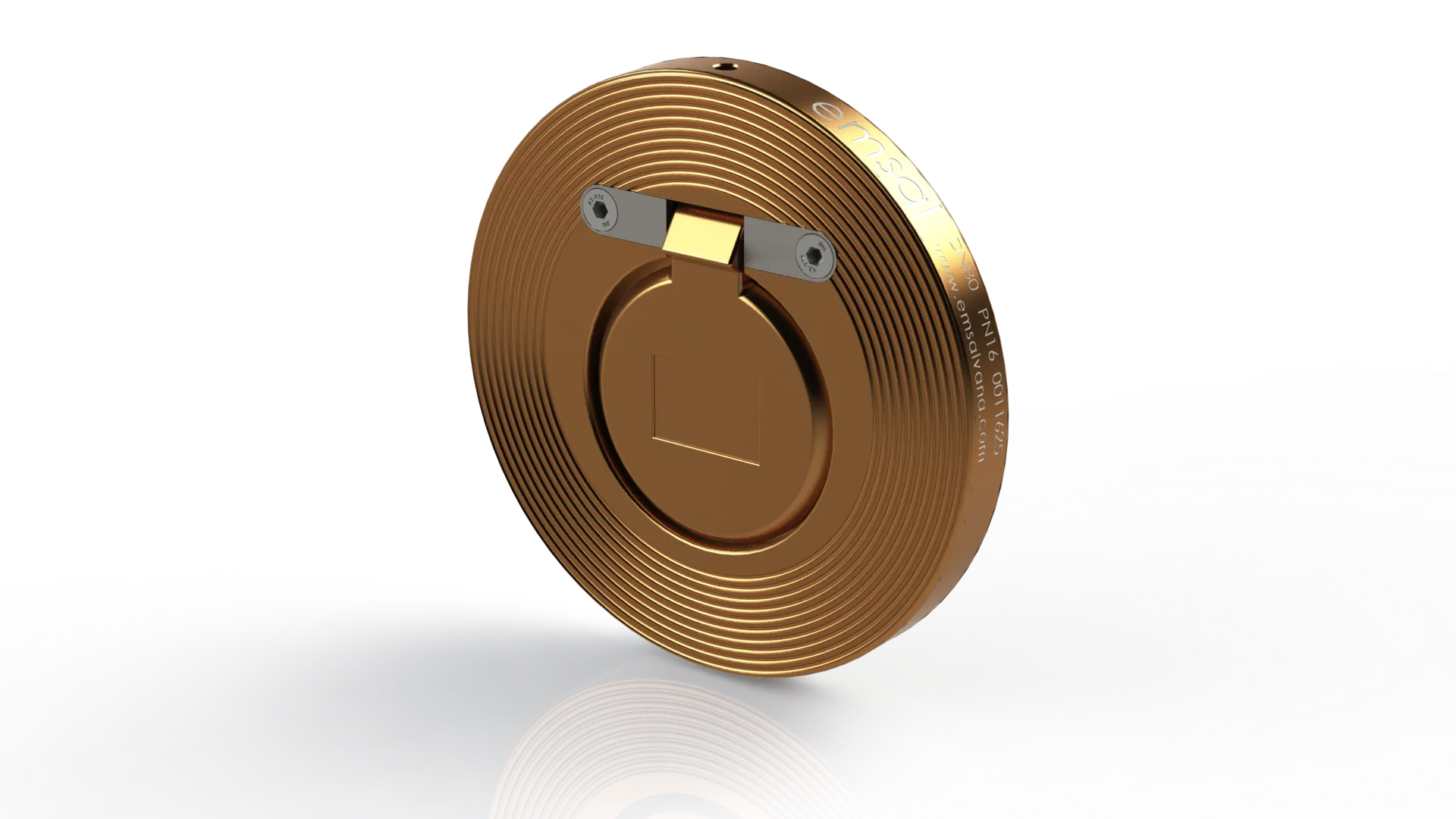

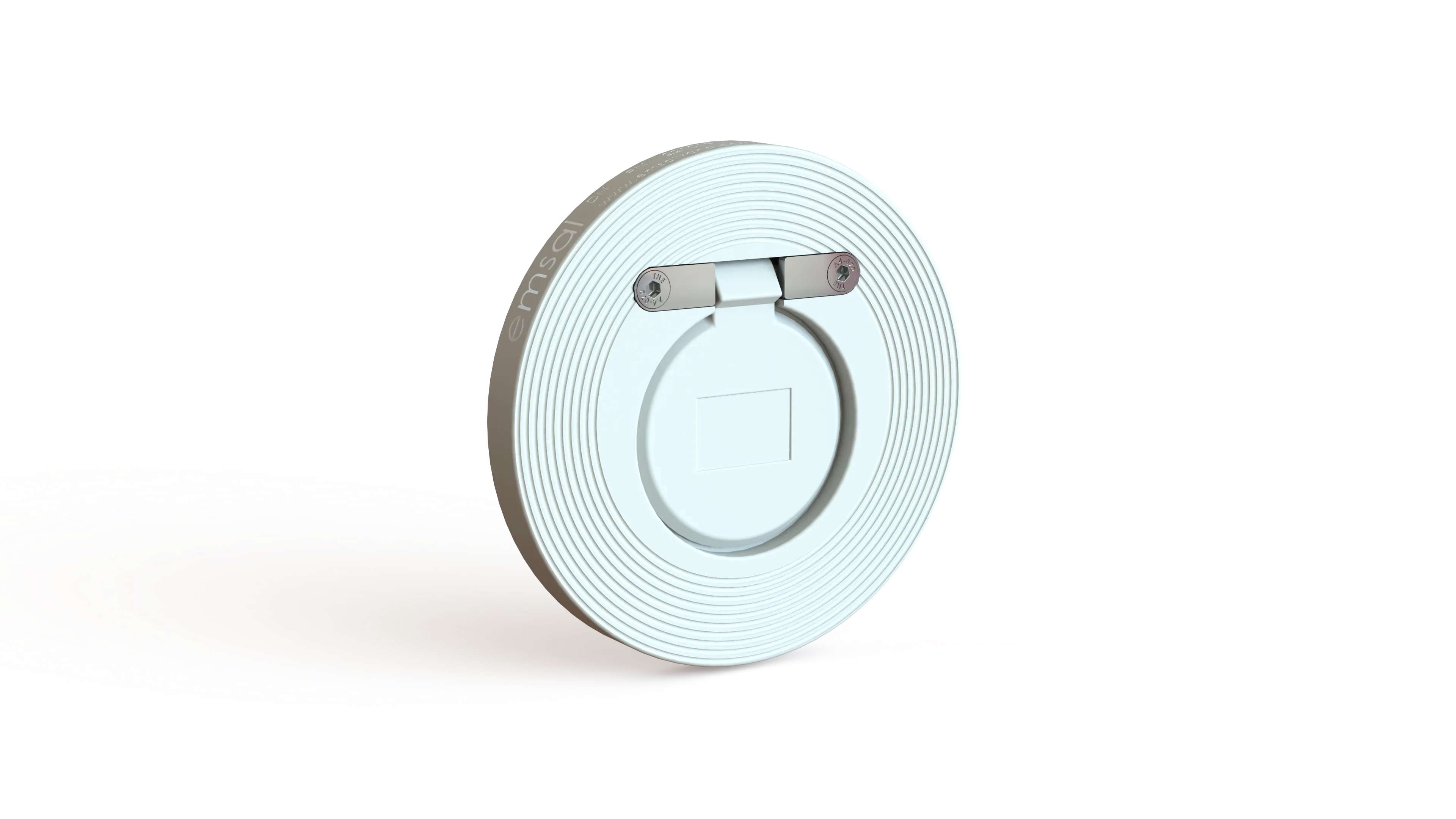

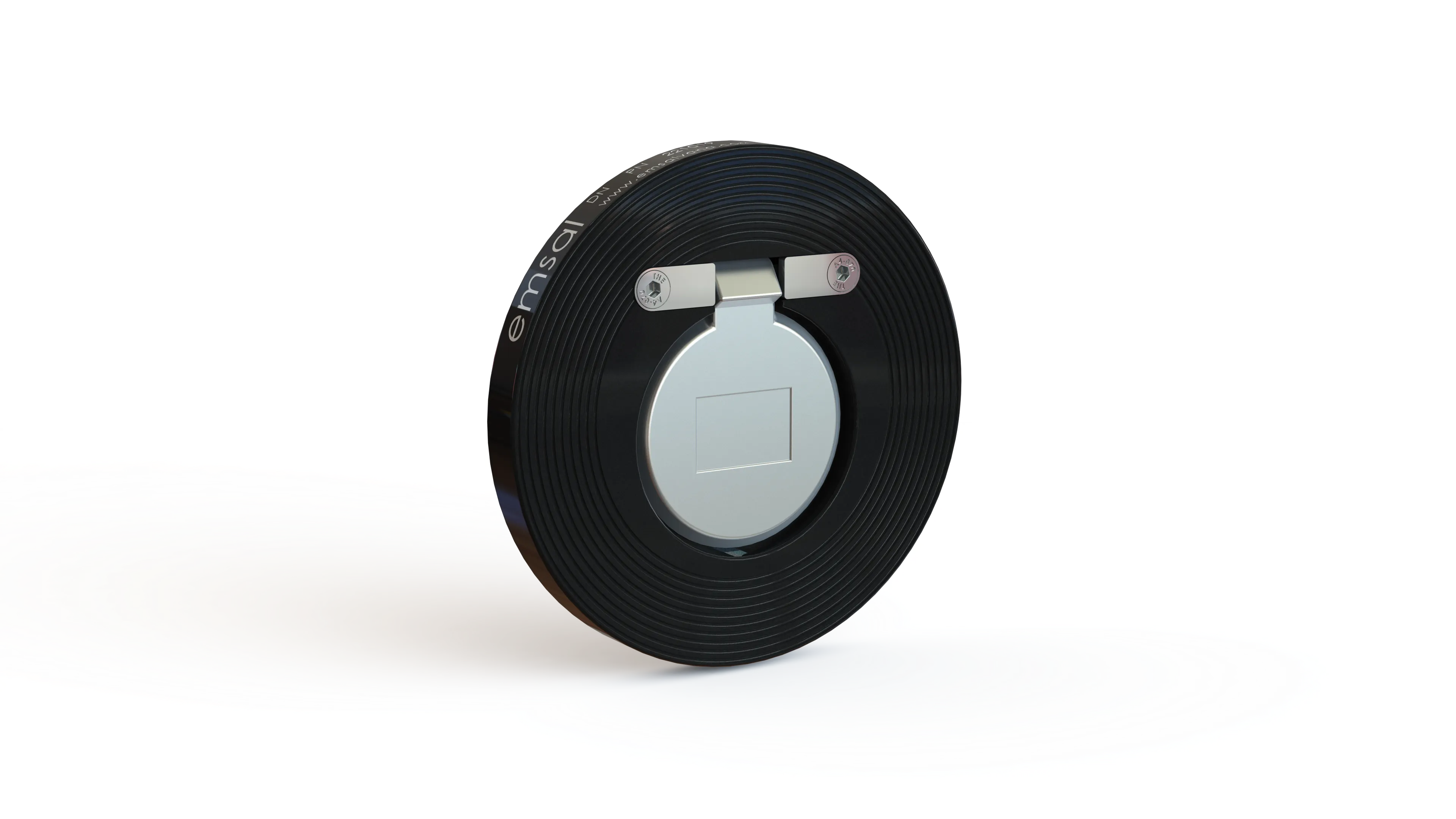

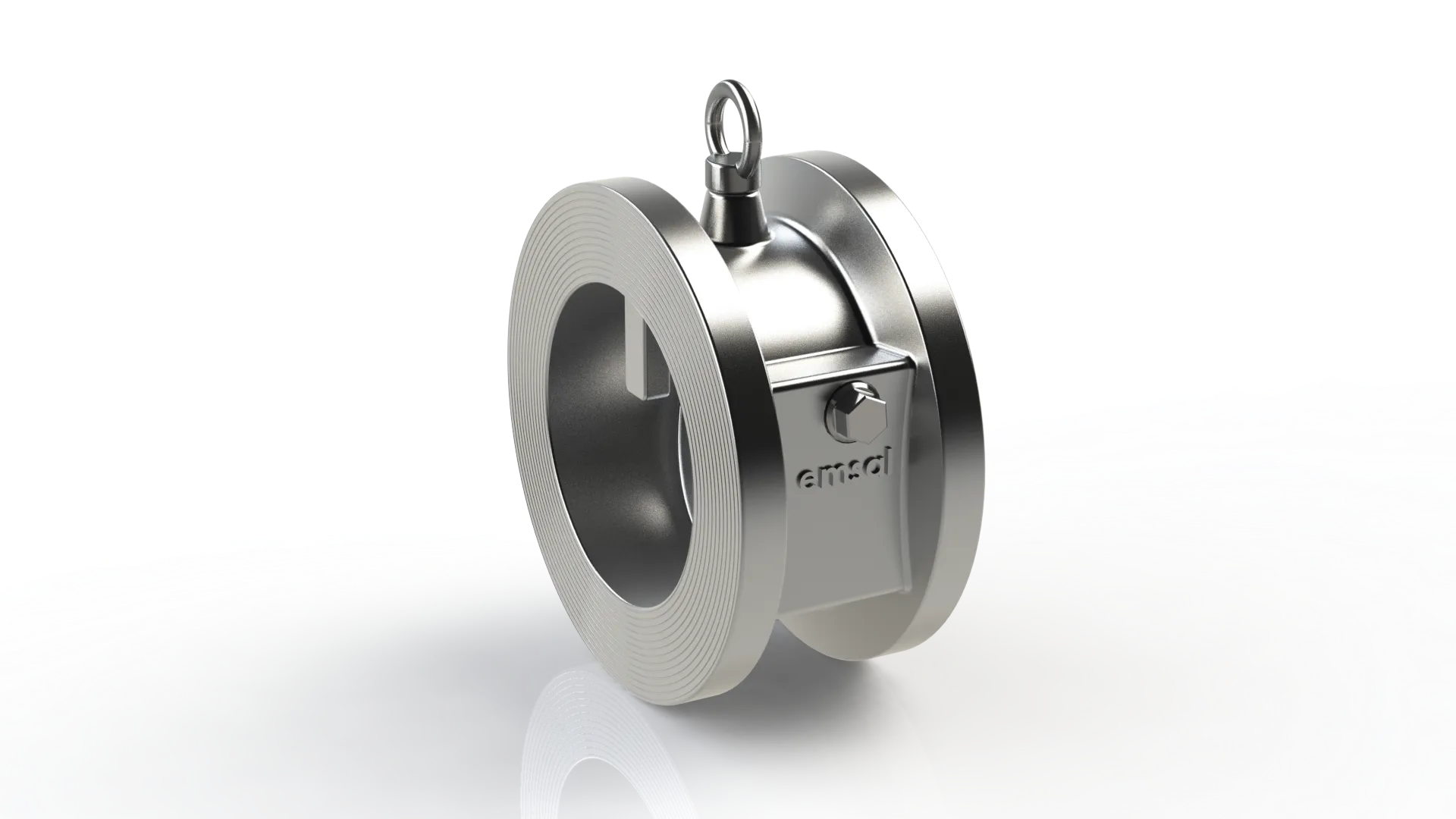

WAFER TİP ÇEKVALF

Wafer tip çekvalfler, sıvı veya gazın yalnızca tek yönde akmasına izin vererek geri akışı engelleyen, tek parça diskten oluşan kompakt yapılı çekvalflerdir. Akış kesildiğinde disk yay kuvveti veya ters akış kuvvetiyle kapanır ve hat içi geri tepme önlenir.

🔧 Yapısal Özellikler

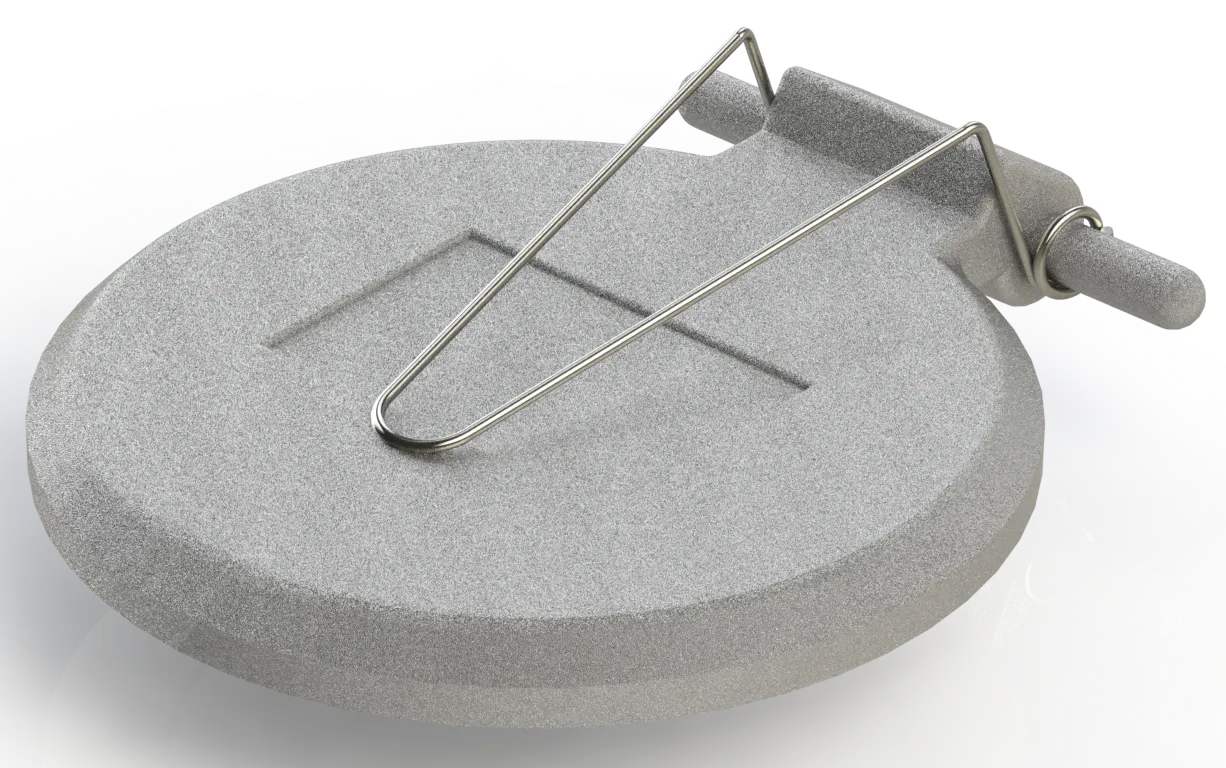

• Disk (klape), akış yönünde itildiğinde açılır; ters basınçta yay veya ağırlıkla kapanır.
• Wafer tasarım sayesinde doğrudan flanşlar arasına monte edilir, ekstra bağlantı parçası gerekmez.
• Küçük boyut – düşük ağırlık: Özellikle dikey hatlarda veya dar alanlarda avantajlıdır.

⚙️ Teknik Özellikler

• Çalışma prensibi: Diskin yaylı veya serbest (yerçekimi etkili) hareketiyle yönsel akış kontrolü.
• Basınç sınıfları: PN10 – PN40 aralığında değişebilir.
• Çap seçenekleri: DN25 – DN1000; isteğe göre özel çaplar üretilebilir.
• Sızdırmazlık elemanı: EPDM, NBR, Viton, Silikon, P.T.F.E gibi contalar tercih edilebilir.

✅ Avantajları

• Kompakt Tasarım: Az yer kaplar, düşük ağırlıktadır.
• Düşük Basınç Kaybı: Akışa minimum direnç gösterir.
• Hızlı Kapanma: Water hammer (su darbesi) riskini azaltır.
• Kolay Montaj: Standart flanş arası yerleşim (wafer tip) ile hızlı kurulum yapılabilir.
• Düşük Bakım Gereksinimi: Hareketli parça sayısı az olduğu için uzun ömürlüdür.

🏭 Kullanım Alanları

• HVAC ve su arıtma sistemleri
• Endüstriyel proses hatları ve pompa çıkışları
• Kimya ve petrokimya proses hatları
• Yangın söndürme sistemleri
• Enerji santralleri
• Denizcilik ve gemi makineleri
• Isıtma, soğutma ve iklimlendirme sistemleri

❗ Dikkat Edilmesi Gerekenler

• Flanş tipi ve çapına uygun wafer boyutu seçilmelidir (DIN, ANSI vb.).
• Yatay hatlarda diskin düzgün kapanması için yaylı tip önerilir.
• Ortama uygun conta malzemesi tercih edilmelidir (kimyasal, sıcaklık vb.).
• Dönüş yönü (akış yönü) doğru monte edilmezse sızdırma ve arıza riski doğar.

Wafer tip çekvalfler geniş materyal yelpazesiyle Emsal Vana bünyesindeki diğer çekvalf türlerinden ayrılmaktadır. Materyal seçenekleri aşağıdaki gibidir.

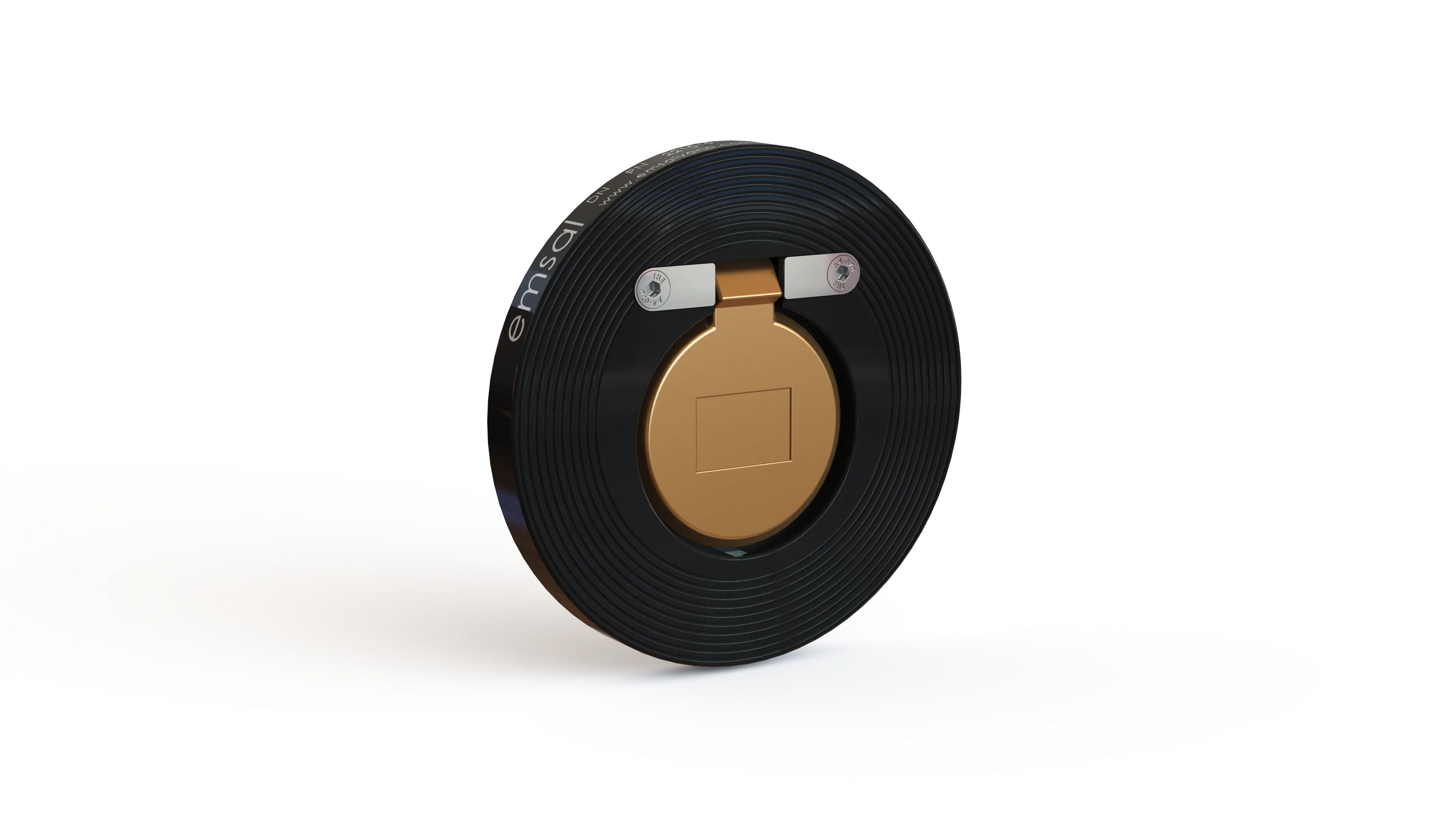

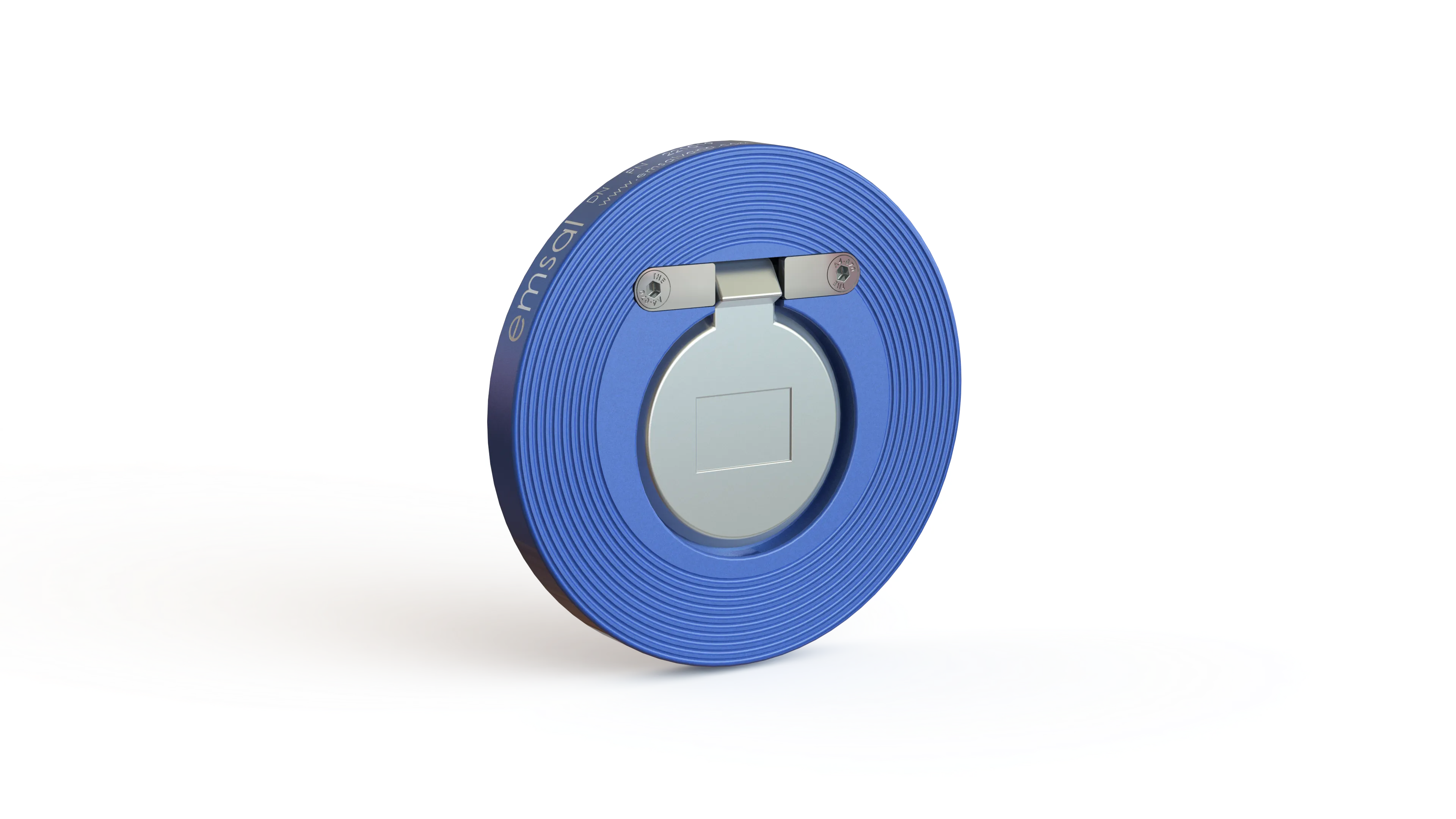

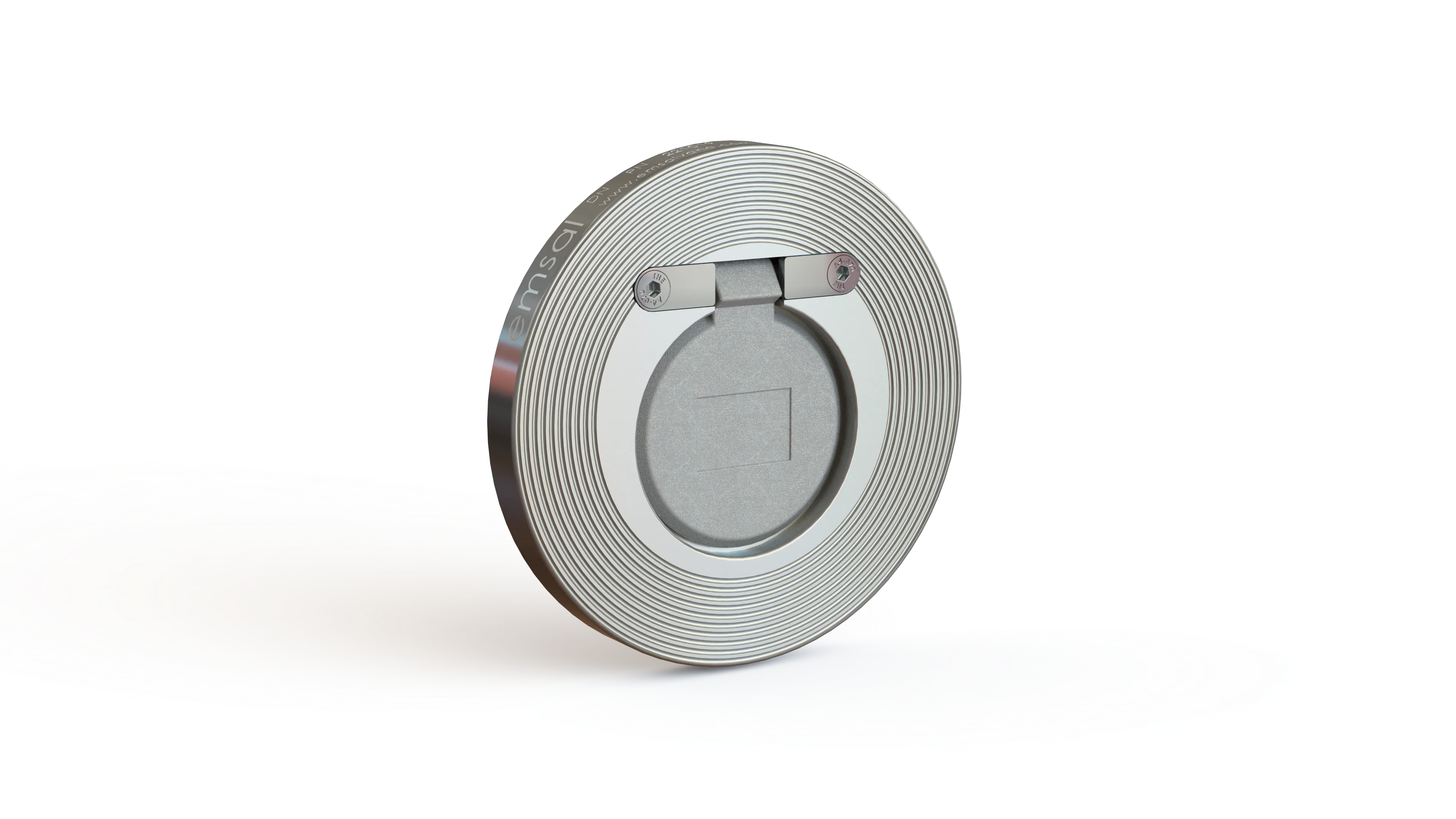

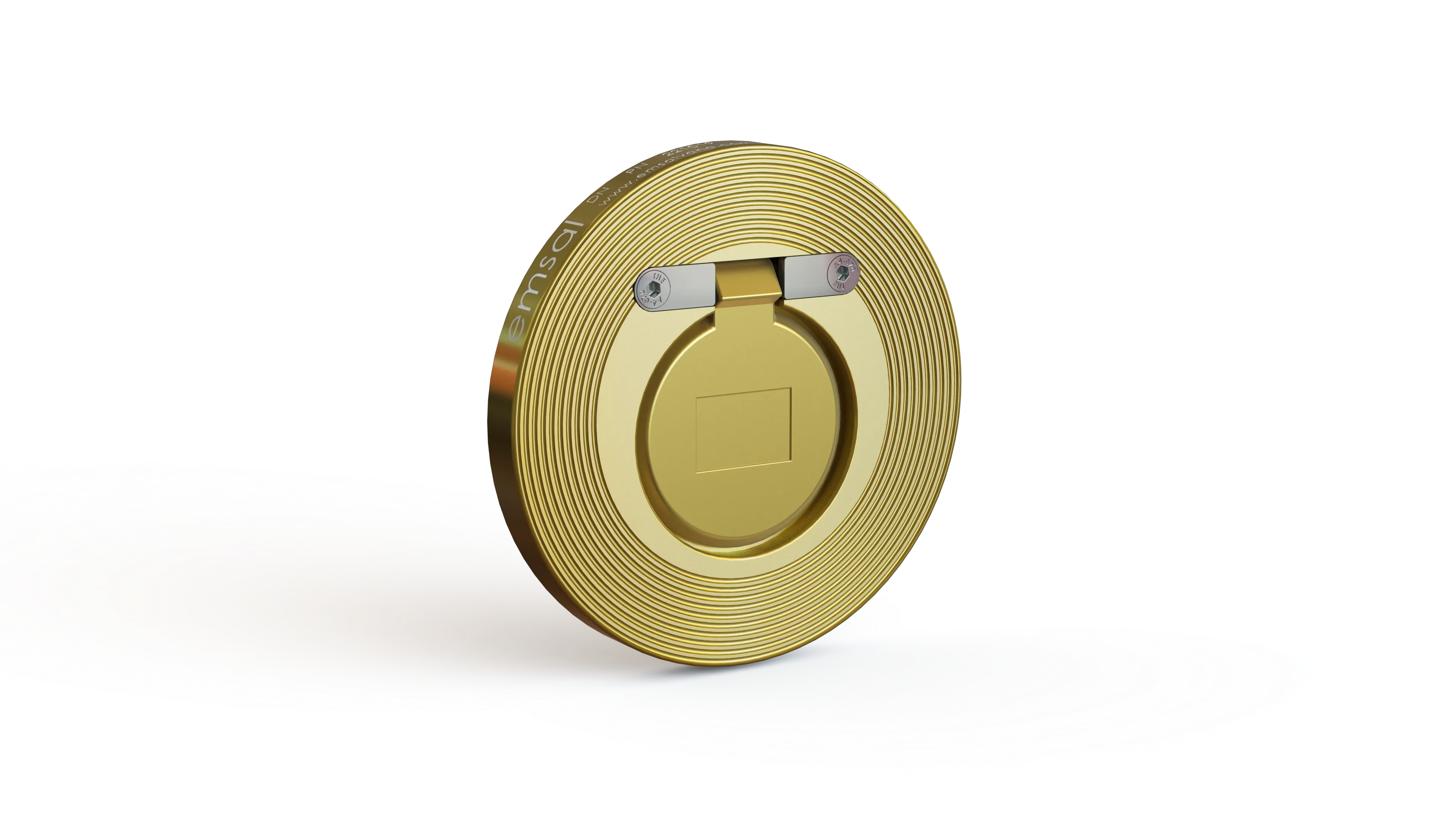

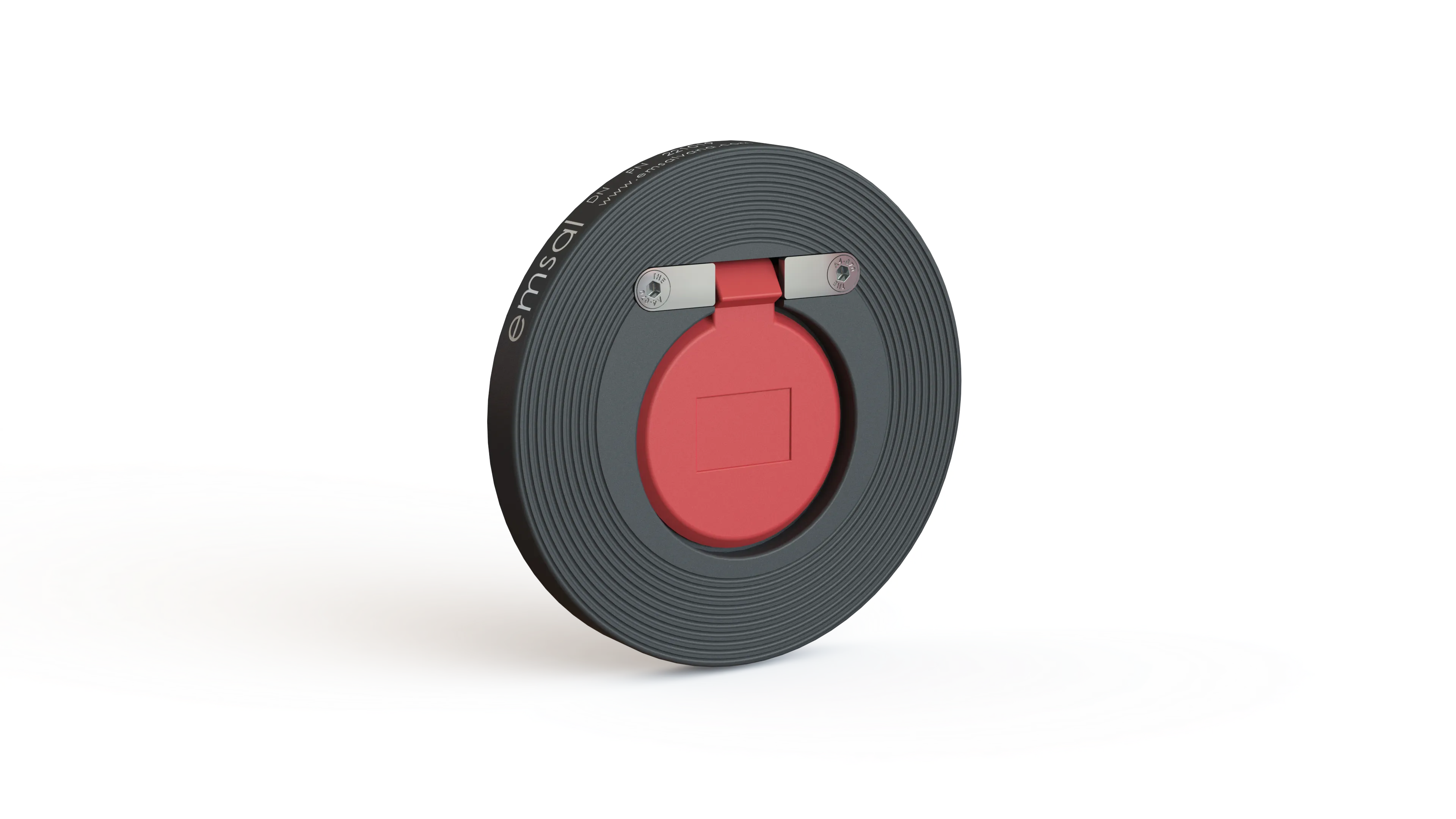

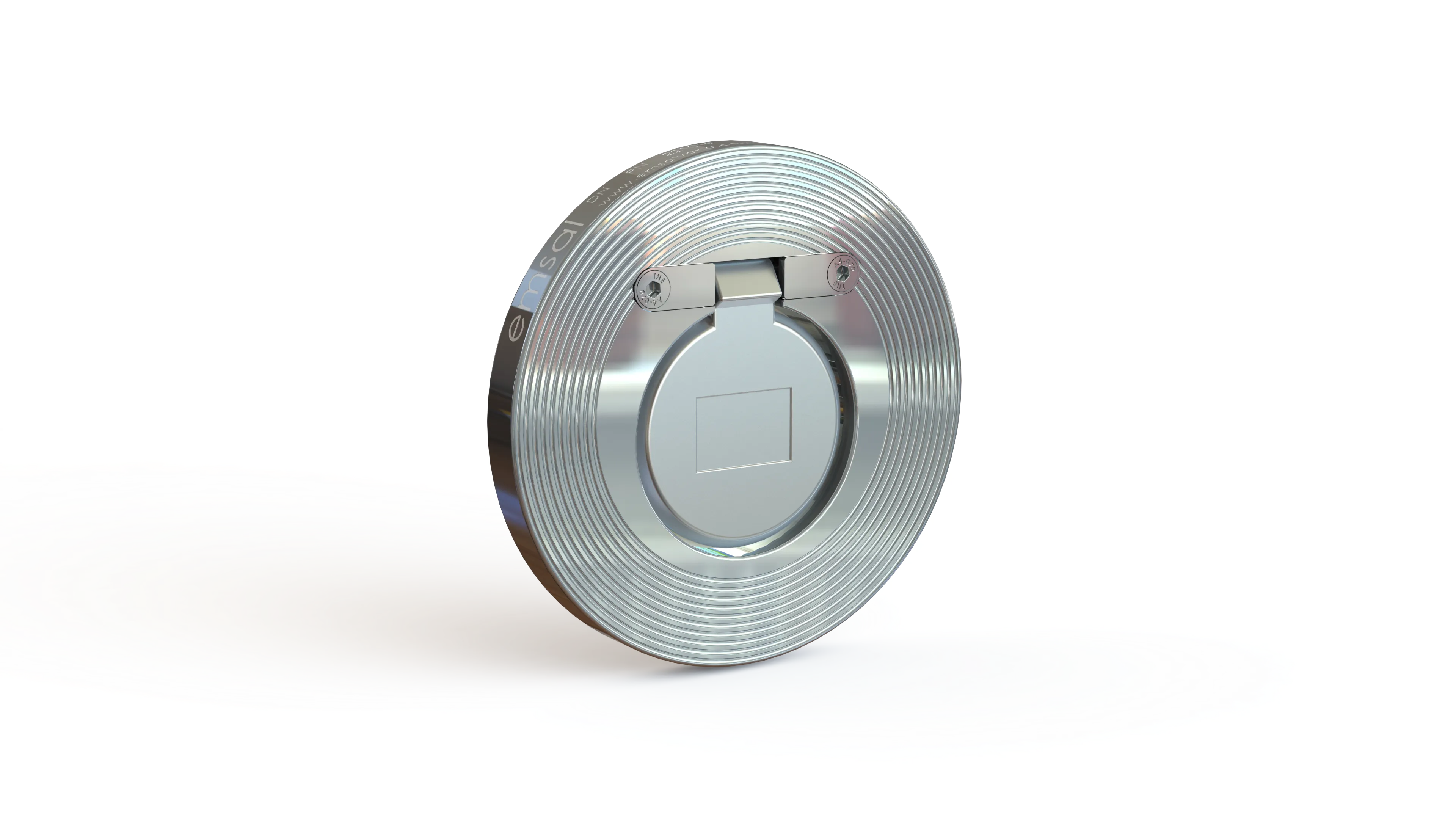

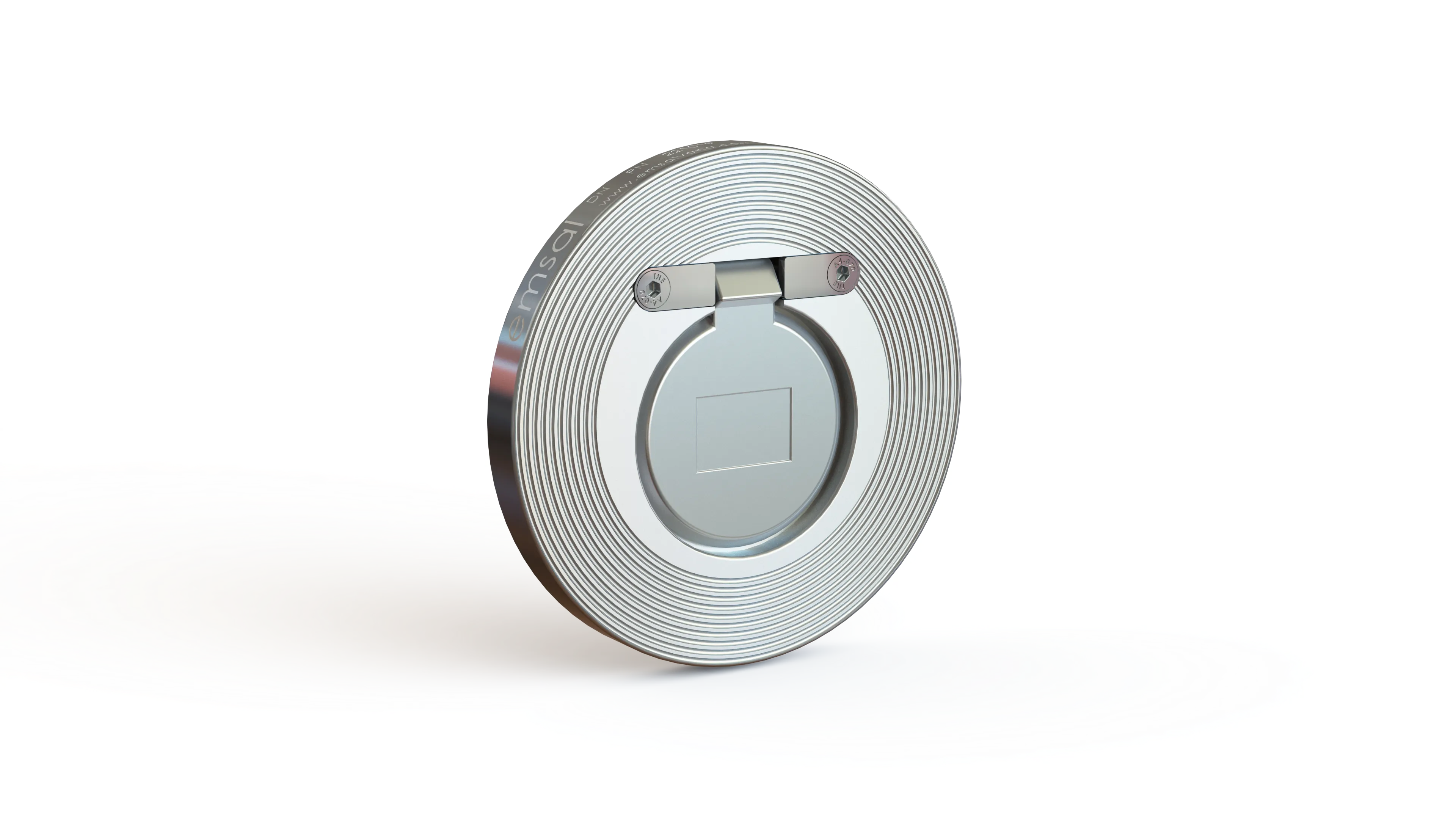

Gövde: SS316,SS316L,SS316Ti,SS304,Ti,Süper Dubleks (1.4410), Dubleks(1.4462), CuSn10, AlBronz, Rg5, Rg10, ST-37, GG25, GGG 40,3, ASTM A216 WCB, ABS, PTFE

Klape(Disk): SS316, SS304, Ti, Süper Dubleks (1.4410), Dubleks(1.4462), AlBronz, Rg5, Rg10, 1040, ABS, PTFE

Kilit, civata; SS316, SS304

Sızdırmazlık Elemanı: NBR, EPDM, Viton (FKM), Silikon, PTFE (Saf,Karbon), Metal

Kaplama Teknolojisi (Fe-C İçerikli Materyallerde): Kataforez, Galvaniz, Çinko, Nikel, Krom, Elektrostatik Boya, Antipas, WRAS Belgeli Epoksi Boya
