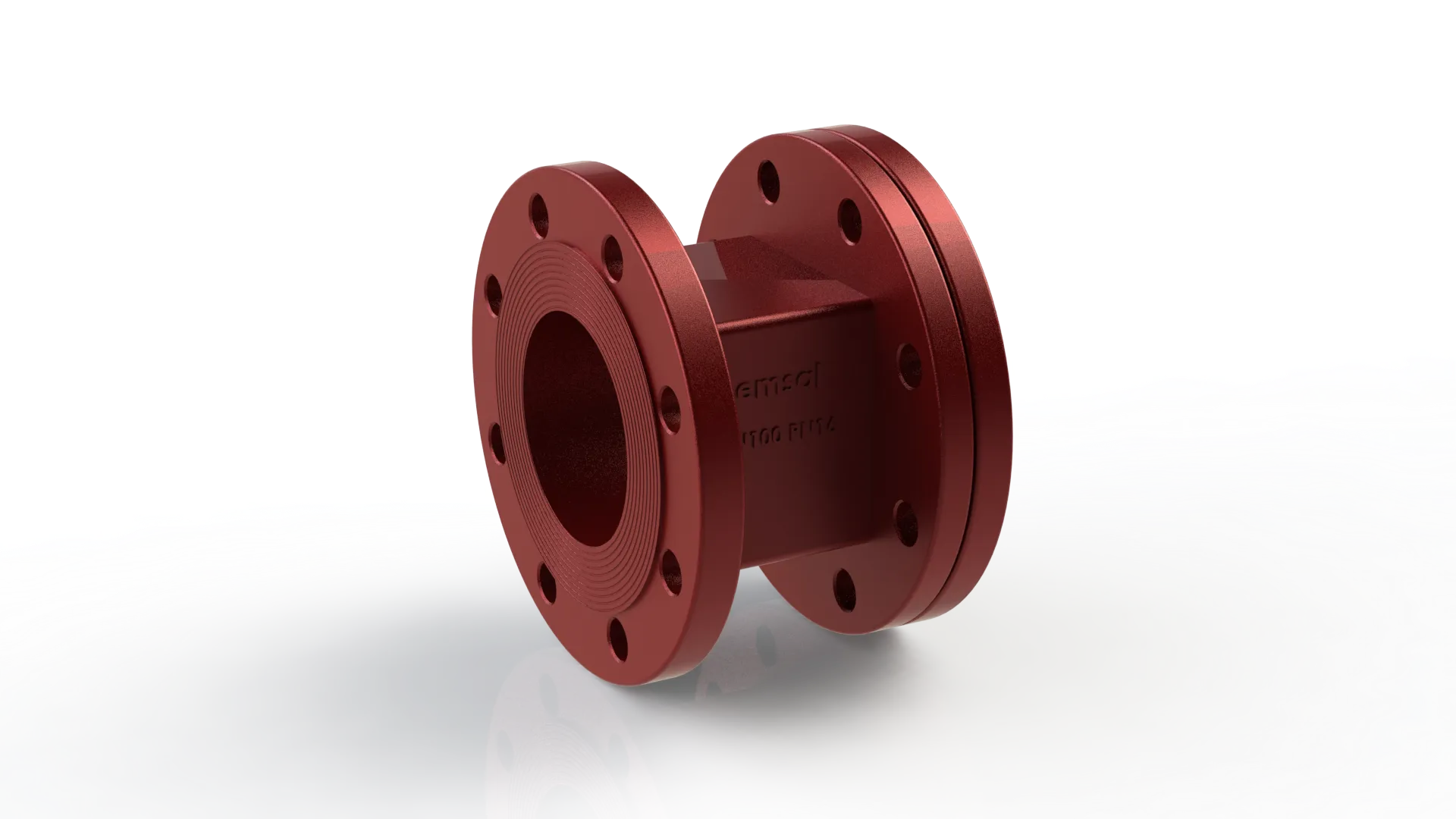

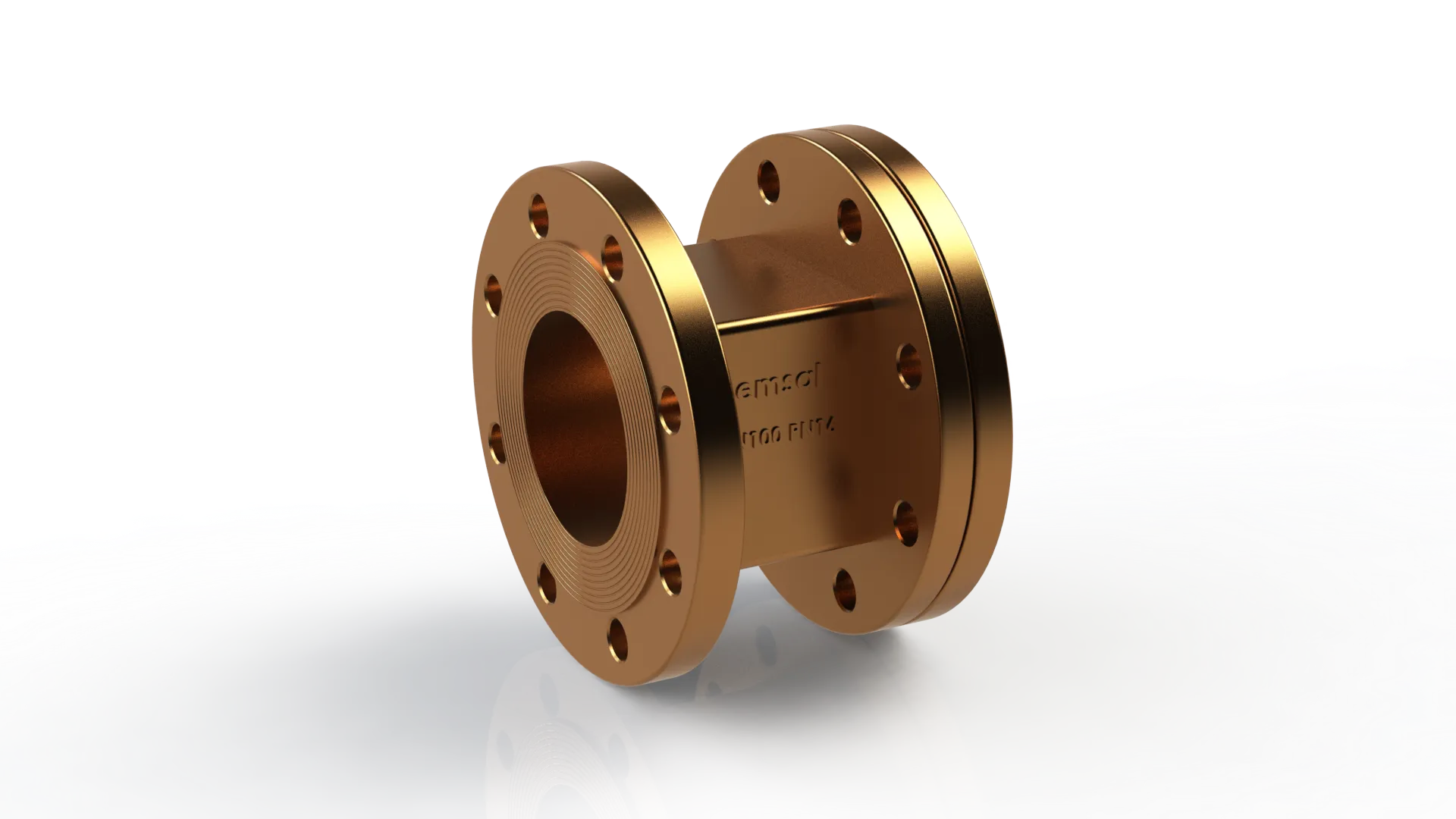

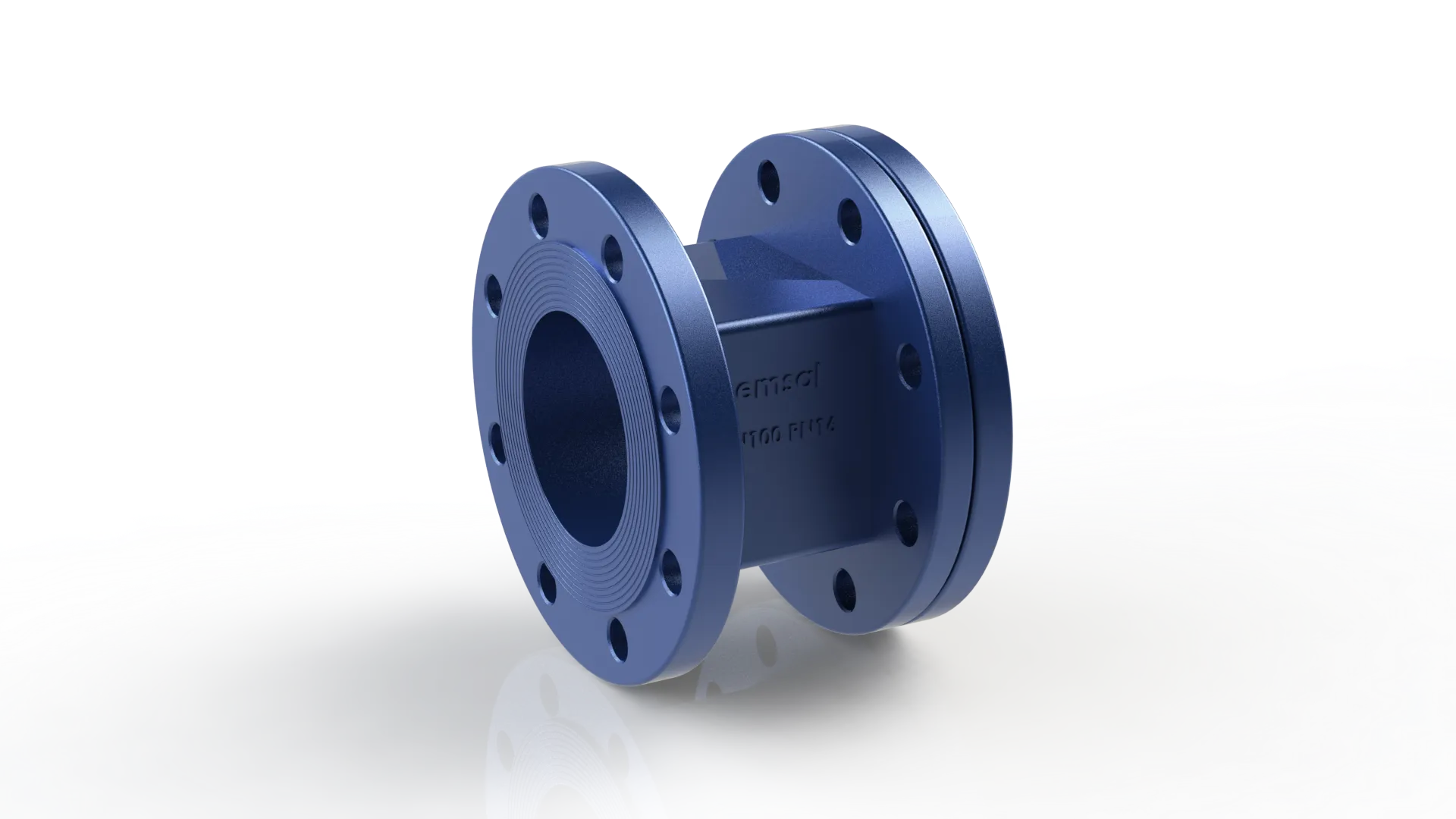

KISA TİP ÇEKVALF
KISA TİP ÇEKVALF
- Ürün Grubu: 005
- Anma Çapı: DN15-DN300
- Basınç Sınıfı: PN16
- Materyal: SS316/RG 5/G-CuSn10/GGG 40.3/GG 25
- Norm: DIN
Kısa tip çekvalfler, sıvı veya gazın yalnızca tek yönde akmasına izin vererek geri akışı engelleyen, tek parça diskten oluşan flanşlı kompakt yapılı çekvalflerdir. Akış kesildiğinde disk yay kuvveti veya ters akış kuvvetiyle kapanır ve hat içi geri tepme önlenir.
✅ Avantajları- Düşük Basınç Kaybı: Akışa minimum direnç gösterir.
- Hızlı Kapanma: Water hammer (su darbesi) riskini azaltır.
- Kolay Montaj: Standart flanş arası yerleşim (wafer tip) ile hızlı kurulum yapılabilir.
- Düşük Bakım Gereksinimi: Hareketli parça sayısı az olduğu için uzun ömürlüdür.
- HVAC ve su arıtma sistemleri
- Endüstriyel proses hatları ve pompa çıkışları
- Kimya ve petrokimya proses hatları
- Yangın söndürme sistemleri
- Enerji santralleri
- Denizcilik ve gemi makineleri
- Isıtma, soğutma ve iklimlendirme sistemleri
Kısa tip çekvalflerin materyal seçenekleri aşağıdaki gibidir.
Gövde: SS316, CuSn10, Rg5, Rg10, ST-37, GG25, GGG 40,3
Klape(Disk): SS316, SS304, Ti, Süper Dubleks (1.4410), Dubleks(1.4462), AlBronz, Rg5, Rg10, 1040, ABS, PTFE
Kilit, civata; SS316, SS304
Sızdırmazlık Elemanı: NBR, EPDM, Viton (FKM), Silikon, PTFE (Saf,Karbon), Metal
Kaplama Teknolojisi (Fe-C İçerikli Materyallerde): Kataforez, Galvaniz, Çinko, Nikel, Krom, Elektrostatik Boya, Antipas, WRAS Belgeli Epoksi Boya
| Tasarım: | Özel Tip Tam Geçişli Kısa Dizayn |
|---|---|
| Alından Alına: | - |
| Bağlantı: | DIN 2501 |
| Testler: | TS EN 12266-1 |

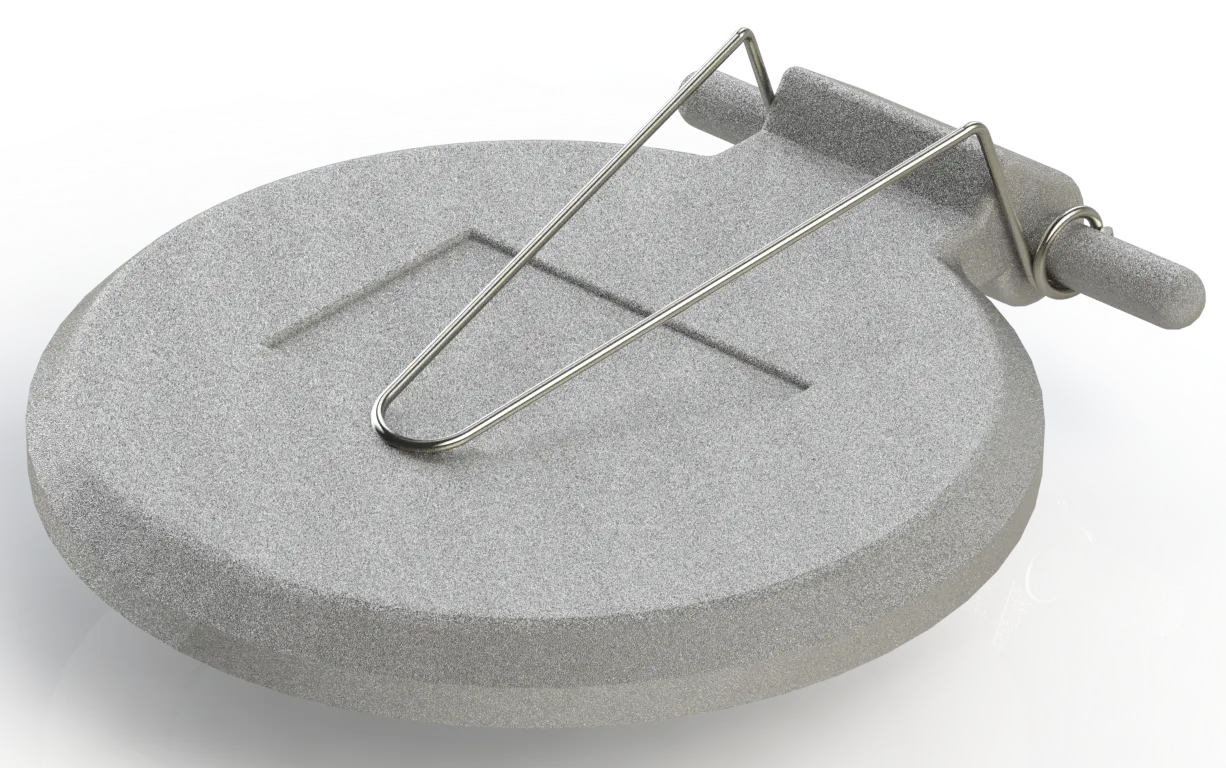

Destek yayı yatay veya açılı konumlandırmalarda ve akışın olmadığı durumlarda klapenin sürekli olarak kapalı kalmasını sağlamaktadır. Ayrıca yay belirli basınçlarda klapenin açılmasını sağlayacak şekilde dizayn edilebilmektedir.
