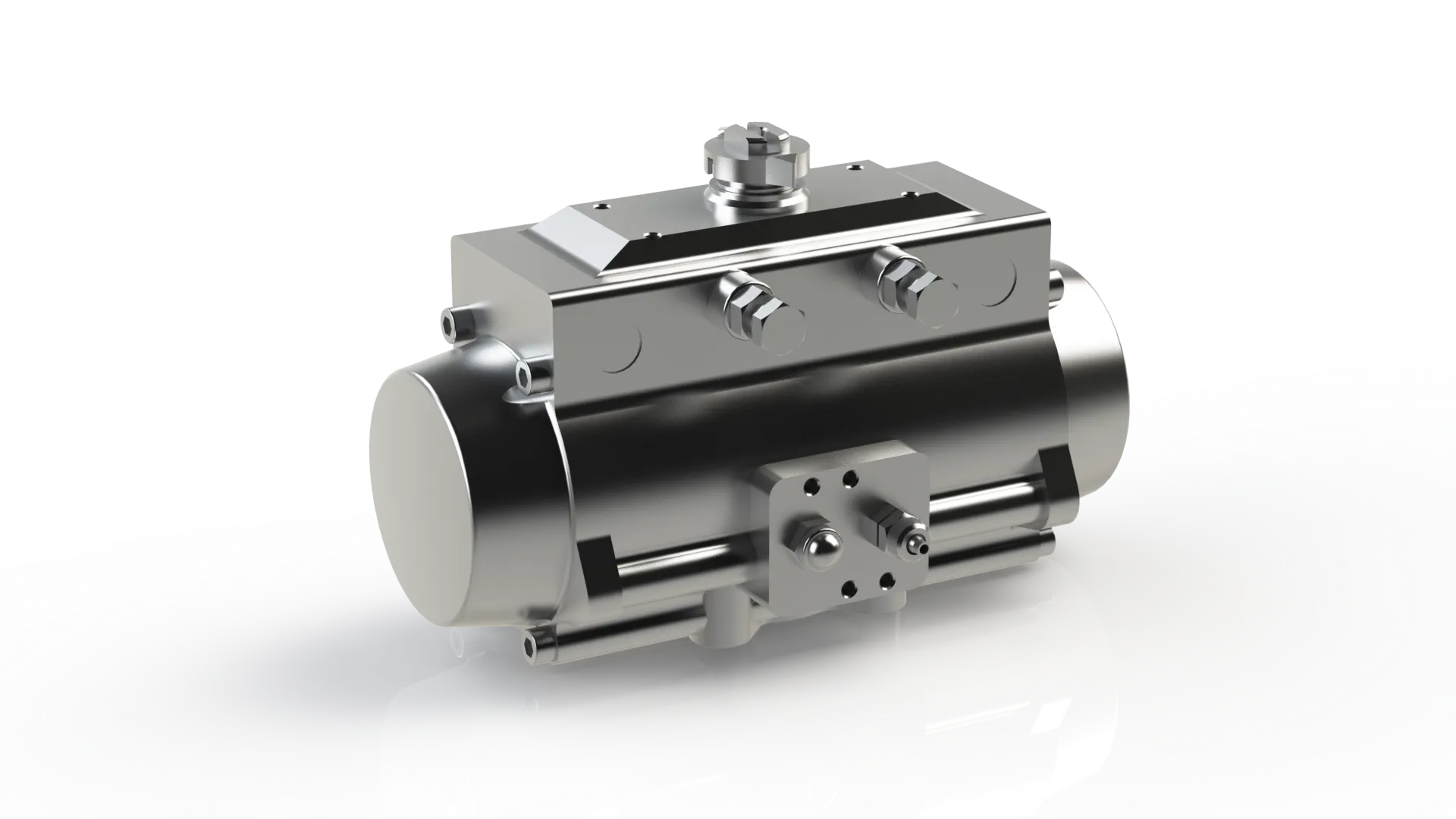

PNÖMATİK AKTÜATÖR
PNÖMATİK AKTÜATÖR
- Ürün Grubu: 110-111
- Boyut: 32DA-400DA
- Tork: 3Nm-14.000Nm
- Materyal: Alüminyum/Paslanmaz Çelik
- Norm: DIN
Pnömatik aktüatörler, basınçlı hava enerjisini mekanik harekete dönüştürerek vanaların açma-kapama veya oransal kontrolünü sağlayan otomasyon bileşenleridir. Özellikle endüstriyel proseslerde hızlı, güvenli ve enerji verimli vana kontrolü için tercih edilirler.
⚙️ Çalışma Prensibi- 1. Basınçlı hava, aktüatörün içindeki piston veya diyaframa iletilir.
- 2. Bu hareket, vana miline aktarılır ve vana açılır veya kapanır.
- 3. Tek etkili modellerde yay geri dönüşü sağlar; çift etkili modellerde her iki yönde hava kullanılır
- 4. Aktüatör, PLC, SCADA veya manuel kontrol sistemleriyle entegre edilebilir
- Hızlı tepki süresi – elektrikli aktüatörlere göre daha hızlıdır
- Patlayıcı ortamlarda güvenli kullanım – kıvılcım üretmez
- Enerji verimliliği – yalnızca hareket anında hava tüketir
- Düşük bakım ihtiyacı – basit mekanizma, uzun ömür
- Uzaktan otomasyon imkânı – PLC ve SCADA sistemleriyle tam uyum
- Kimya ve petrokimya tesisleri
- Su arıtma ve dağıtım sistemleri
- Gıda ve ilaç üretim hatları
- Enerji santralleri
- HVAC sistemleri
- Denizcilik ve gemi makineleri
- Yangın söndürme ve güvenlik sistemleri
Pnömatik aktüatörler, modern endüstriyel otomasyonun vazgeçilmez bileşenleri olarak, hem güvenlik hem de verimlilik açısından üstün performans sunar.
Aktüatör Tipleri Karşılaştırma Tablosu
| Aktüatör Tipi | Enerji Kaynağı | Avantajları | Dezavantajları |
|---|---|---|---|
| Pnömatik | Basınçlı hava | Hızlı tepki, güvenli, düşük maliyet | Düşük hassasiyet, hava altyapısı gerekebilir |
| Hidrolik | Basınçlı sıvı | Yüksek kuvvet, hassas kontrol | Sızıntı riski, bakım ihtiyacı, maliyetli |
| Elektrikli | Elektrik enerjisi | Hassas kontrol, temiz çalışma, kolay entegrasyon | Yavaş tepki, patlayıcı ortamlarda riskli olabilir |
| Tasarım: | |
|---|---|
| Alından Alına: | - |
| Bağlantı: | TS EN ISO 5211 |
| Testler: | - |
Uyarı! Litelenen standartlar stoklanan ürünler için geçerlidir. Diğer standartlar için iletişime geçin.
Namur valfler, elektriksel bir sinyal alarak pnömatik bir harekete dönüştürür. Bu sayede, aktüatörün hareketini kontrol ederek bağlı olduğu vananın açılıp kapanmasını sağlar.
Limit switch box’lar, endüstriyel otomasyon sistemlerinde kullanılan, bir valfin veya mekanik hareketli parçanın konumunu izlemeye yarayan cihazlardır. Genellikle pnömatik ve elektrikli aktüatörlerle birlikte kullanılırlar. Doğrudan manuel bir valfin ürerine konumlandırılarak da kullanılabilirler.

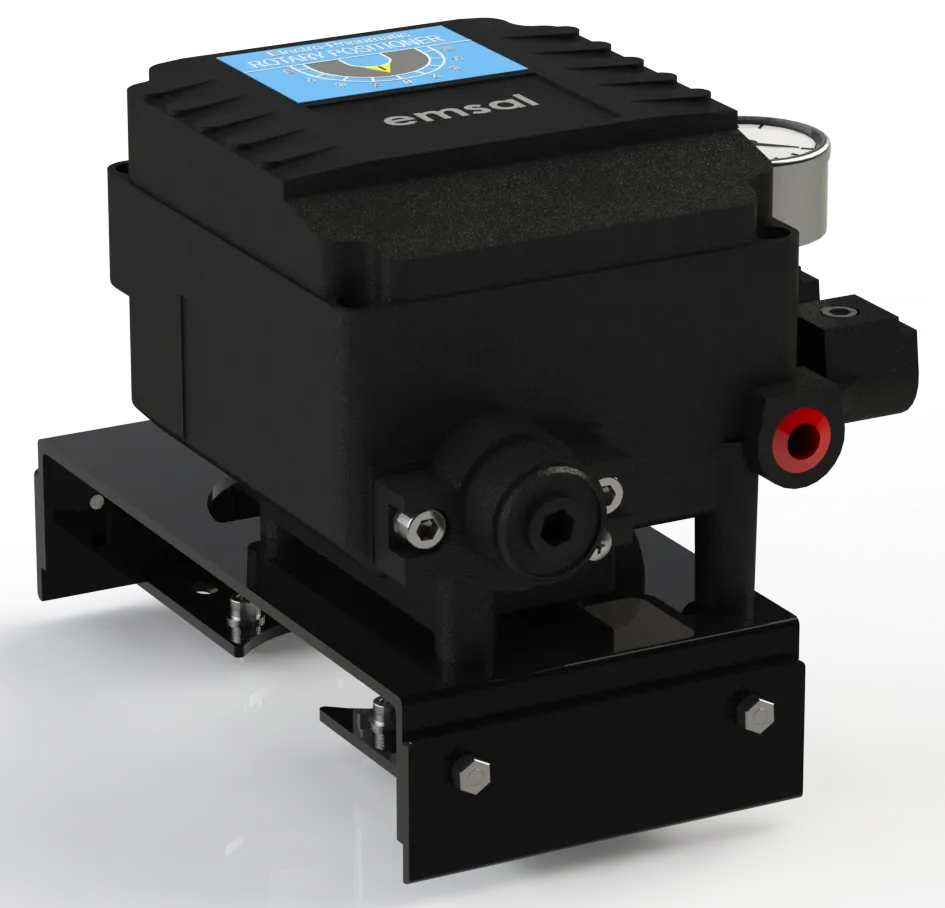

Pnömatik pozisyoner, kontrol vanalarının açıklık derecesini hassas şekilde ayarlamak için kullanılan bir cihazdır. Genellikle 4–20 mA gibi analog sinyalleri alarak, bu sinyale uygun şekilde aktüatöre hava gönderir ve vananın konumunu belirler.
