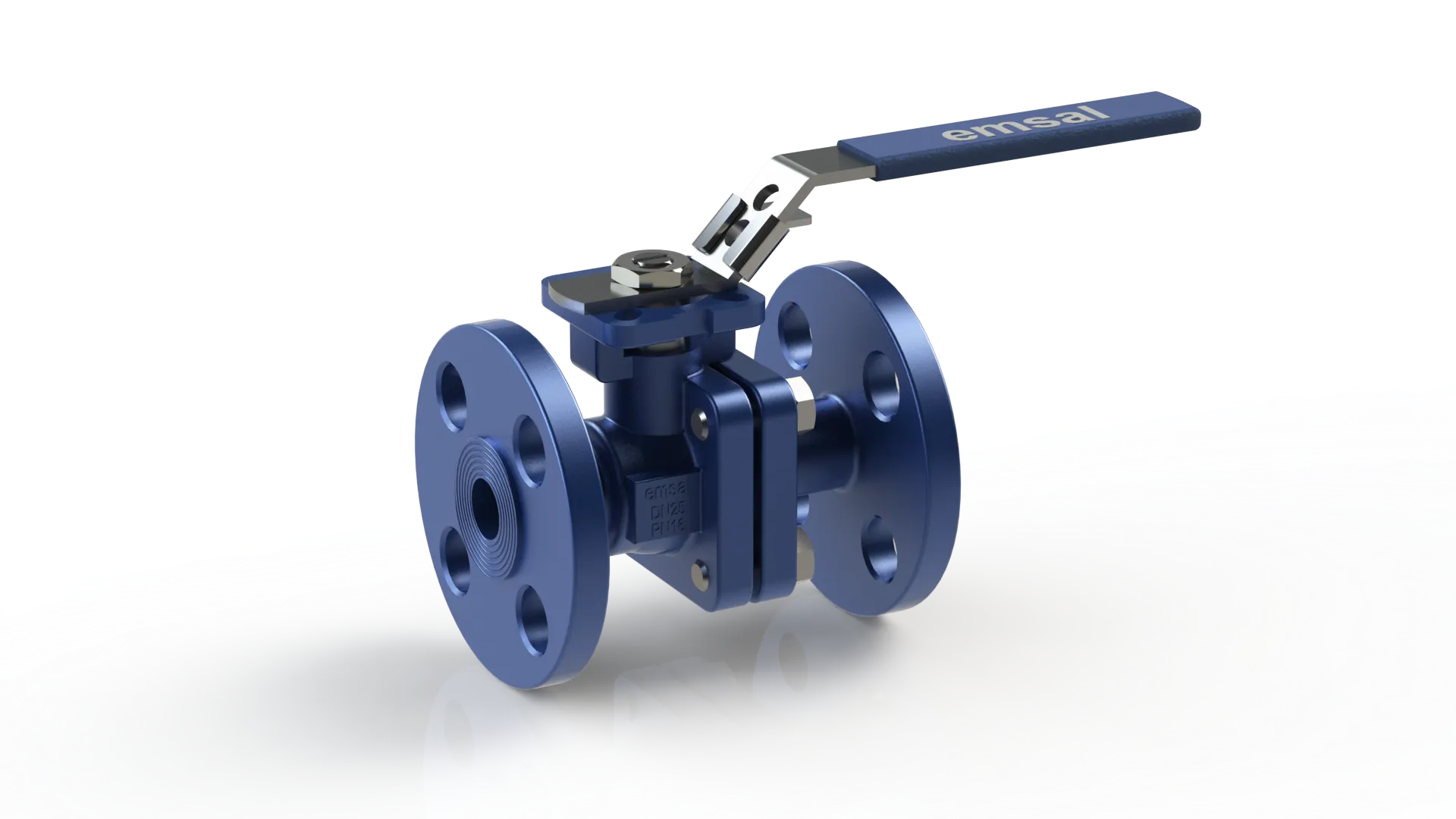

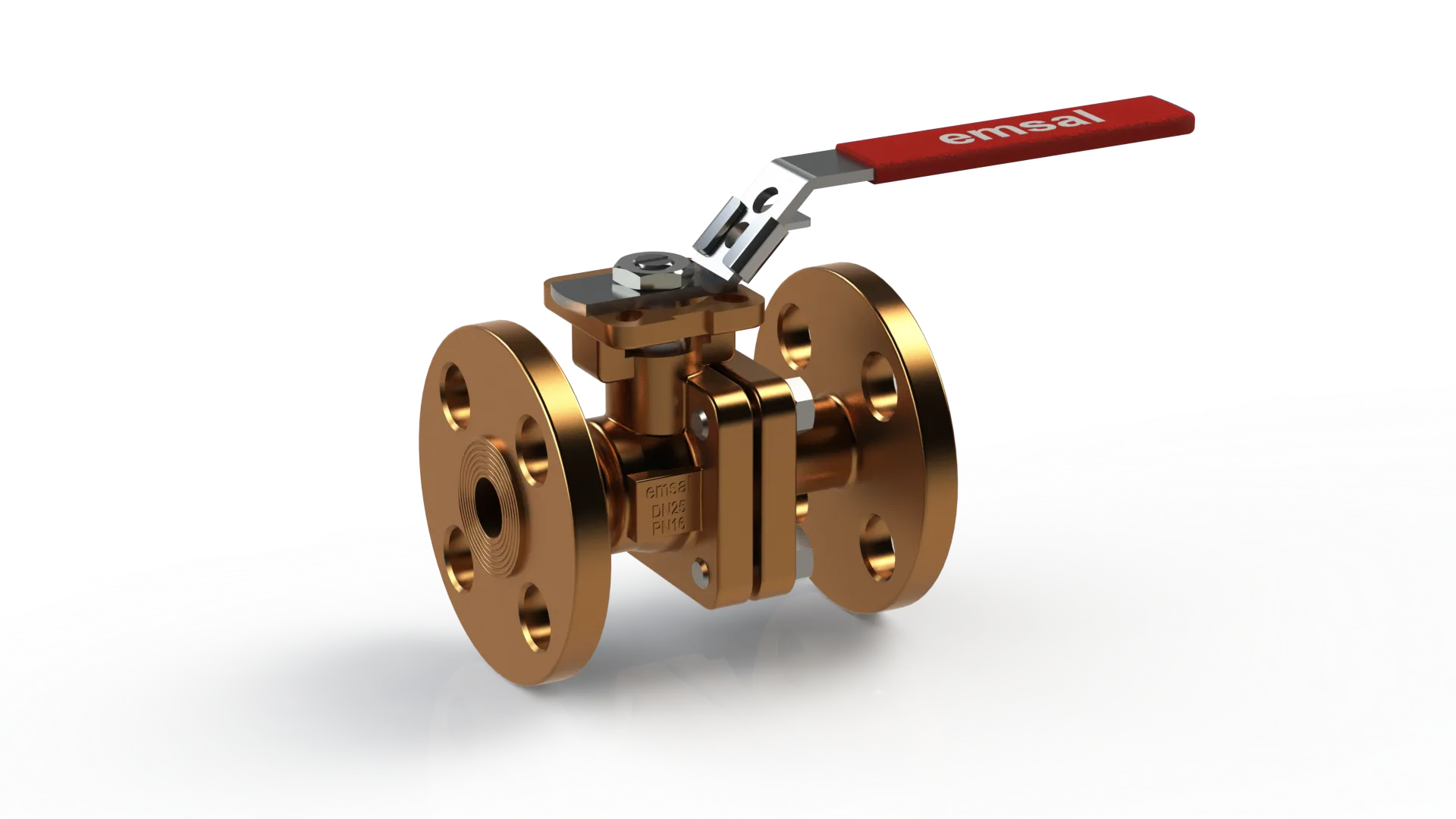

FLANŞLI TİP 2 PARÇALI KÜRESEL VANA
FLANŞLI TİP 2 PARÇALI KÜRESEL VANA
- Ürün Grubu: 010
- Anma Çapı: DN15-DN200
- Basınç Sınıfı: PN16
- Materyal: SS316/SS304/RG5/G CuSn10/GGG40.3/GG25
- Norm: DIN/JIS/ANSI
Küresel vanalar, akışkan akışını kontrol etmek için kullanılan, 90 derece dönebilen bir küresel kapanma elemanına sahip vana türleridir. İç yapısında, genellikle paslanmaz çelikten veya özel alaşımlardan üretilmiş bir delikli küre bulunur. Vana kolu veya aktüatör vasıtasıyla küre döndürüldüğünde, akış kanalına paralel hale gelerek akışın serbest geçişini sağlar; aksi yönde döndüğünde ise kanal ile dik konuma gelerek akışı tamamen keser. Küresel vanalar, tam açıklık sağlayarak düşük basınç kaybı ve yüksek sızdırmazlık performansı sunar.
ANSI, API, DIN, JIS veya ISO standartlarına uygun olarak üretilen bu vanalar, kimyasal proseslerden yüksek basınçlı endüstriyel hatlara kadar geniş bir uygulama alanına sahiptir. Ayrıca, aşındırıcı veya korozif akışkanlarla uyumluluk sağlayacak şekilde PTFE, grafit veya metal conta seçenekleri ile tasarlanabilir.
| Tasarım: | DIN 3357 - EN 12516-1 |
|---|---|
| Alından Alına: | TS EN 558 (Seri 14-15) |
| Tepe Flanşı: | ISO 5211 |
| Testler: | TS EN 12266-1 |

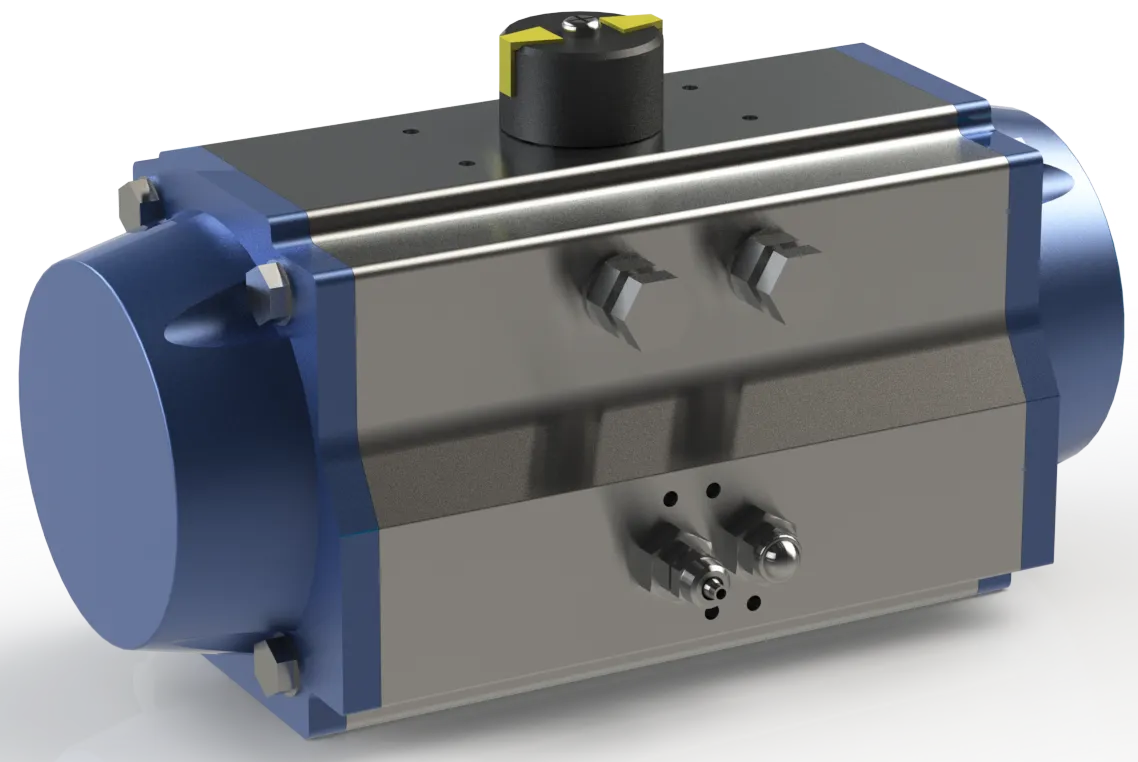

Aktüatörler, endüstriyel vanaların otomatik olarak açılıp kapanmasını sağlayan mekanizmalardır. Manuel kontrol gereksinimini ortadan kaldırarak süreçleri daha güvenli ve verimli hale getirirler.

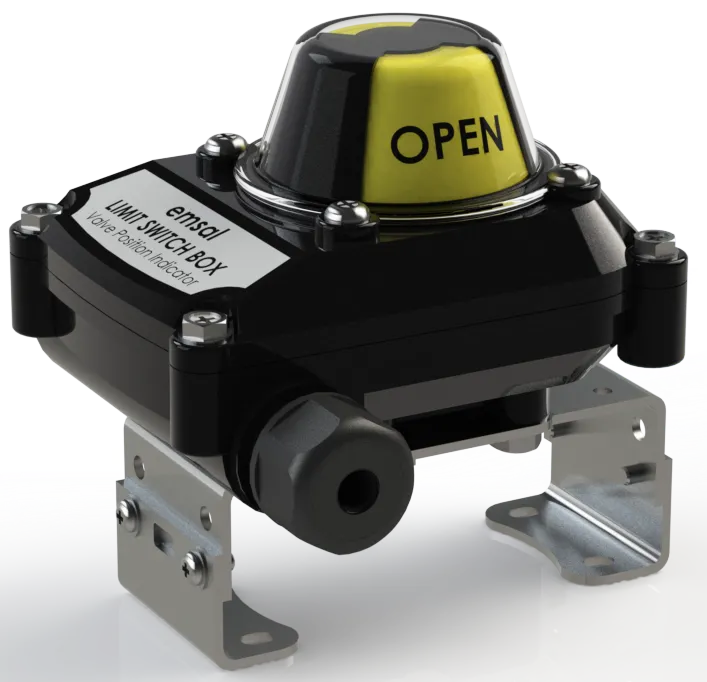

Limit switch box’lar, endüstriyel otomasyon sistemlerinde kullanılan, bir valfin veya mekanik hareketli parçanın konumunu izlemeye yarayan cihazlardır. Genellikle pnömatik ve elektrikli aktüatörlerle birlikte kullanılırlar. Doğrudan manuel bir valfin ürerine konumlandırılarak da kullanılabilirler.

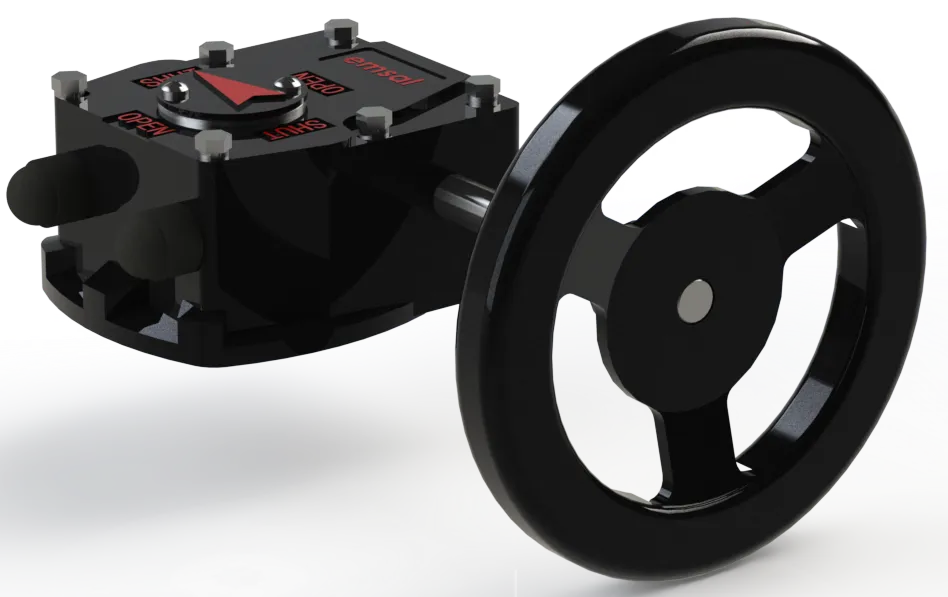

Manuel dişli kutuları, büyük ve yüksek tork gerektiren vanaların elle kontrol edilmesini sağlayan mekanik sistemlerdir. Kullanıcı, bir el çarkı veya kol aracılığıyla dişli mekanizmasını harekete geçirerek vananın açılmasını veya kapanmasını sağlar.

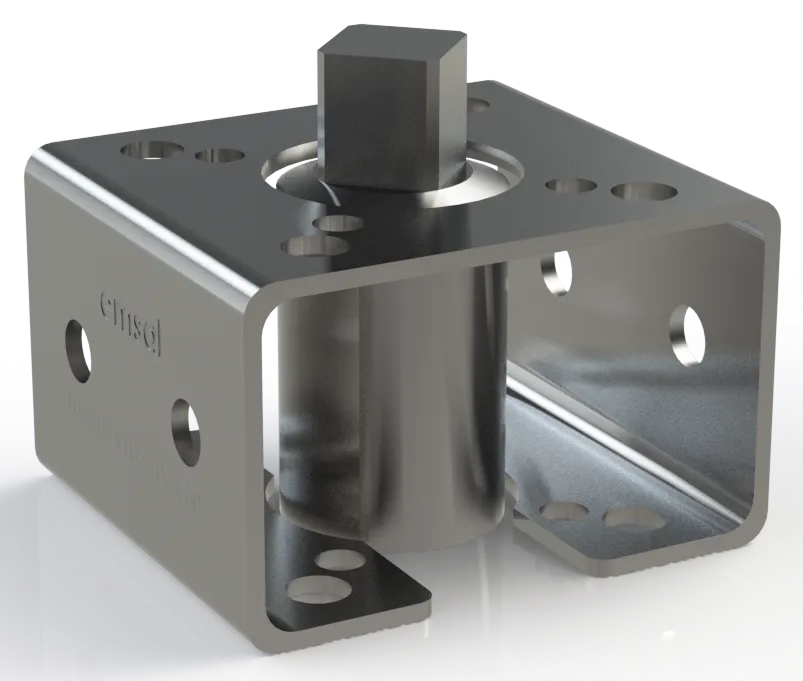

Braketler, vana sistemlerinde aktüatörlerin, dişli kutularının ve diğer aksesuarların güvenli bir şekilde montajını sağlamak için kullanılan mekanik destek elemanlarıdır. Vananın gövdesi ile aktüatör arasındaki bağlantıyı oluşturarak, sistemin stabil çalışmasını sağlar.
