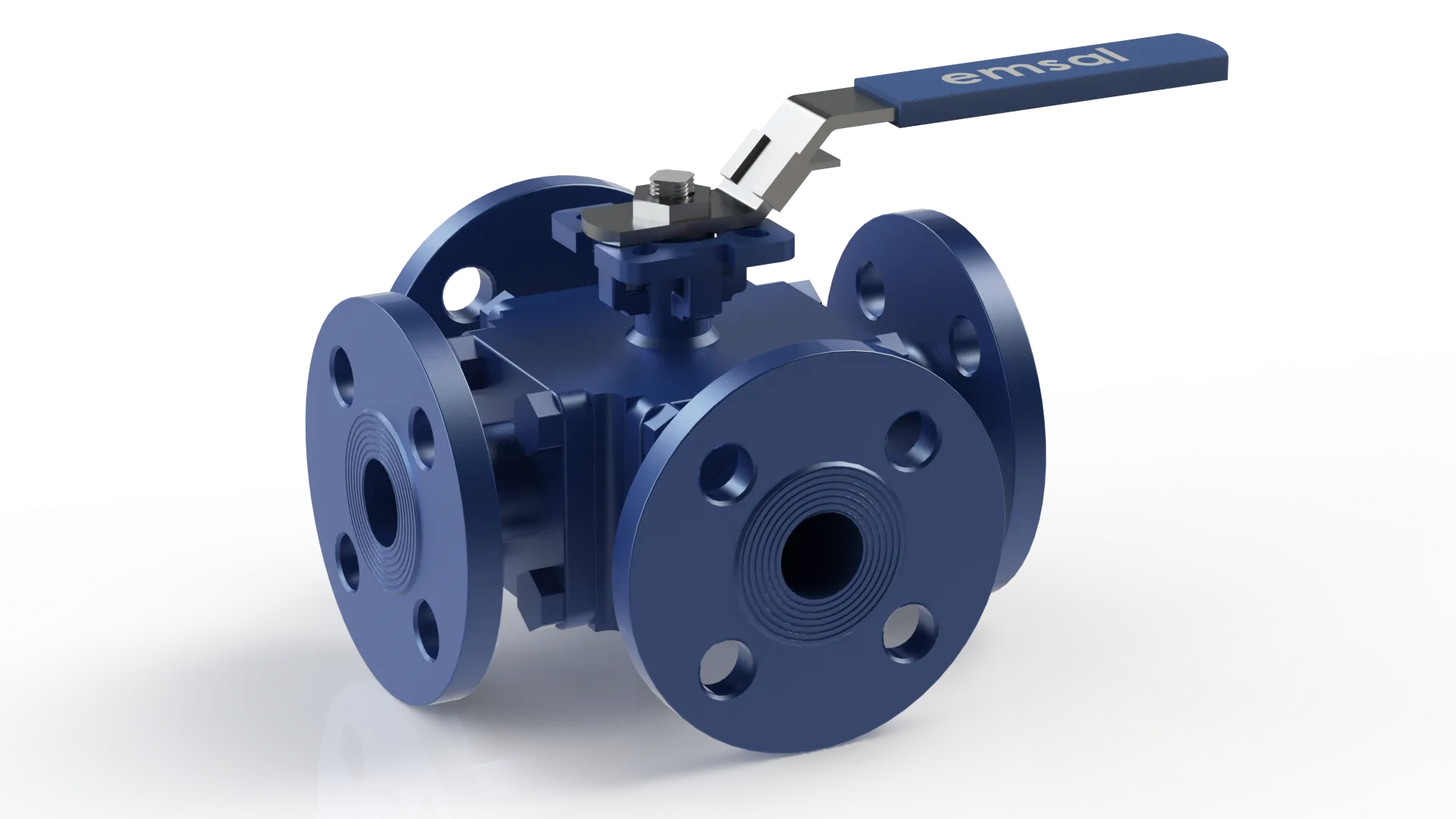

FLANŞLI TİP 4 YOLLU KÜRESEL VANA
FLANŞLI TİP 4 YOLLU KÜRESEL VANA
- Ürün Grubu: 013
- Anma Çapı: DN50-DN300
- Basınç Sınıfı: PN16-PN40
- Materyal: SS316/SS304/ST-37
- Norm: DIN/JIS/ANSI
4 yollu küresel vanalar, içi özel şekillendirilmiş bir kürenin dönmesiyle dört port arasındaki akış kombinasyonlarını kontrol etmeye olanak sağlayan çok yönlü akış kontrol elemanlarıdır. Özellikle L, T ve X konfigürasyonlarına sahip iç geçişli küreler kullanılarak farklı yönlendirme senaryoları gerçekleştirilebilir.
4 yollu küresel vanalarda kullanılan içi geçitli küreler, akışı çeşitli yönlerde yönlendirecek şekilde şekillendirilmiştir. En yaygın iç boşluk konfigürasyonları şunlardır:
X-Port Küre: Dört portun çapraz bağlantısını sağlayan yapı. Örneğin, 1-2 ve 3-4 aynı anda açık olabilir veya 1-4 ile 2-3 çapraz geçiş sağlanabilir.
L-Port Küre: Üç portlu L yapılarını dört portta kullanarak belirli portlar arasında yönlendirme yapılabilir.
T-Port Küre: Akışı bir hatta birleştirip diğer ikiye dağıtma işlemlerine uygundur.
Her yapı, akışkan yönlerinin değiştirilmesini sağlayan 90° veya 180° dönüşlü aktüatörlerle uyumlu şekilde çalışacak şekilde tasarlanmıştır.
Uygulama Senaryolarına Göre Konfigürasyonlar
| Konfigürasyon | Bağlantı Noktası | Akış Yönü |
|---|---|---|
| Pozisyon 1 | 1 ↔ 2, 3 ↔ 4 | İkili paralel akış |
| Pozisyon 2 | 1 ↔ 4, 2 ↔ 3 | Çapraz akış |
| Pozisyon 3 | Tümü Kapalı | Sıfır akış |
| Pozisyon 4 | 1–2–3 Açık | Birleştirilmiş akış |
- 1-2 ve 3-4 hatları aynı anda açık
- 1-4 ve 2-3 hatları çapraz bağlı
- Tüm hatların kapatılması
- Belirli portlar arasında kademeli geçiş
Kullanım Alanları: Proses Kontrol Sistemleri; Akışkan yönlendirme ve karıştırma uygulamalarında. Kimya ve Gıda Endüstrisi; Farklı akışkanları yönlendirmek ve dozajlamak için. Bu vanalar, çok yönlü kullanım avantajı sunarak otomasyon sistemlerinde kritik bir rol oynar.
| Tasarım: | - |
|---|---|
| Alından Alına: | TS EN 1092 (Seri 1) |
| Tepe Flanşı: | ISO 5211 |
| Testler: | TS EN 12266-1 |
Aktüatörler, endüstriyel vanaların otomatik olarak açılıp kapanmasını sağlayan mekanizmalardır. Manuel kontrol gereksinimini ortadan kaldırarak süreçleri daha güvenli ve verimli hale getirirler.
Limit switch box’lar, endüstriyel otomasyon sistemlerinde kullanılan, bir valfin veya mekanik hareketli parçanın konumunu izlemeye yarayan cihazlardır. Genellikle pnömatik ve elektrikli aktüatörlerle birlikte kullanılırlar. Doğrudan manuel bir valfin ürerine konumlandırılarak da kullanılabilirler.
Manuel dişli kutuları, büyük ve yüksek tork gerektiren vanaların elle kontrol edilmesini sağlayan mekanik sistemlerdir. Kullanıcı, bir el çarkı veya kol aracılığıyla dişli mekanizmasını harekete geçirerek vananın açılmasını veya kapanmasını sağlar.
Braketler, vana sistemlerinde aktüatörlerin, dişli kutularının ve diğer aksesuarların güvenli bir şekilde montajını sağlamak için kullanılan mekanik destek elemanlarıdır. Vananın gövdesi ile aktüatör arasındaki bağlantıyı oluşturarak, sistemin stabil çalışmasını sağlar.
