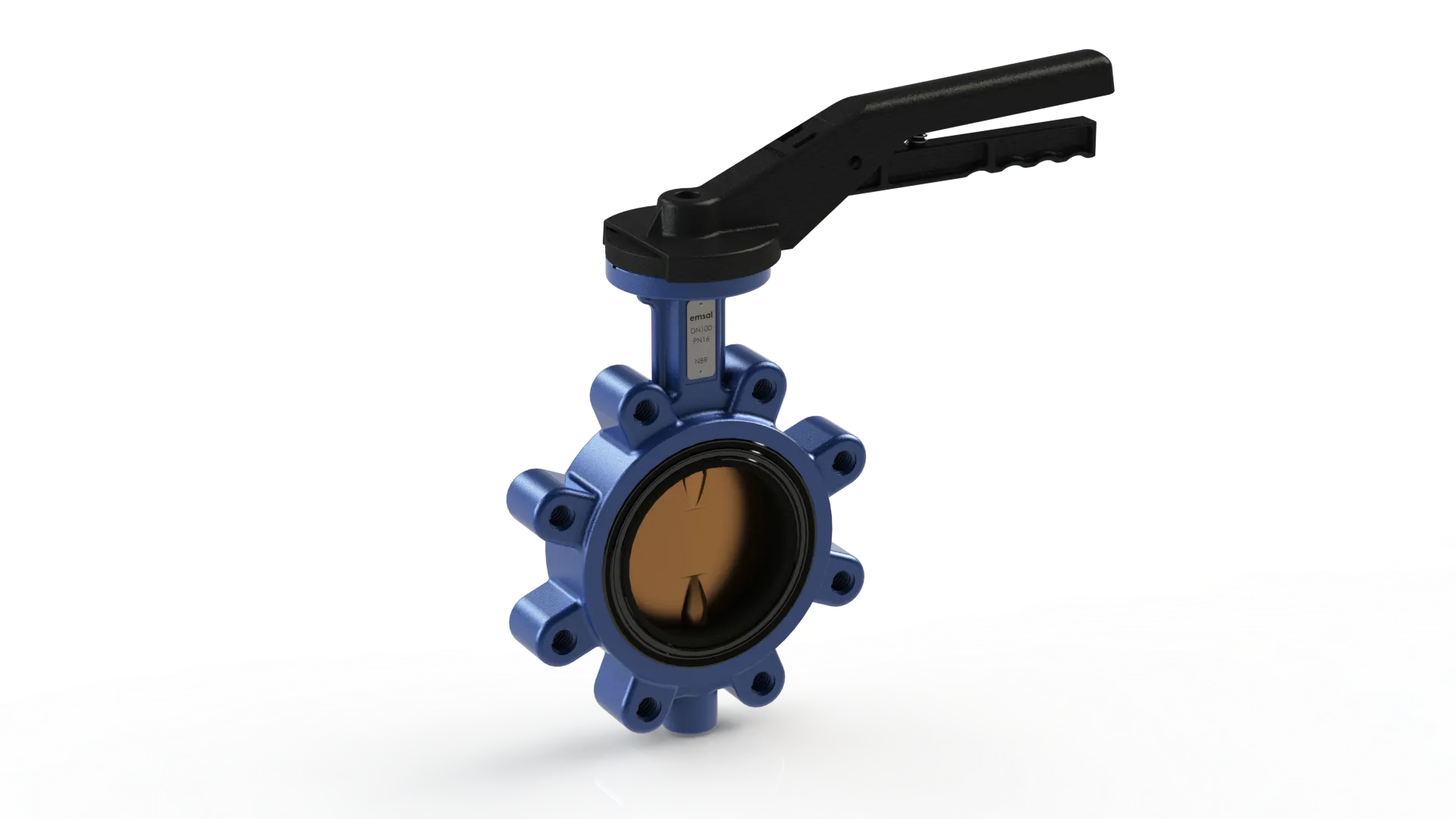

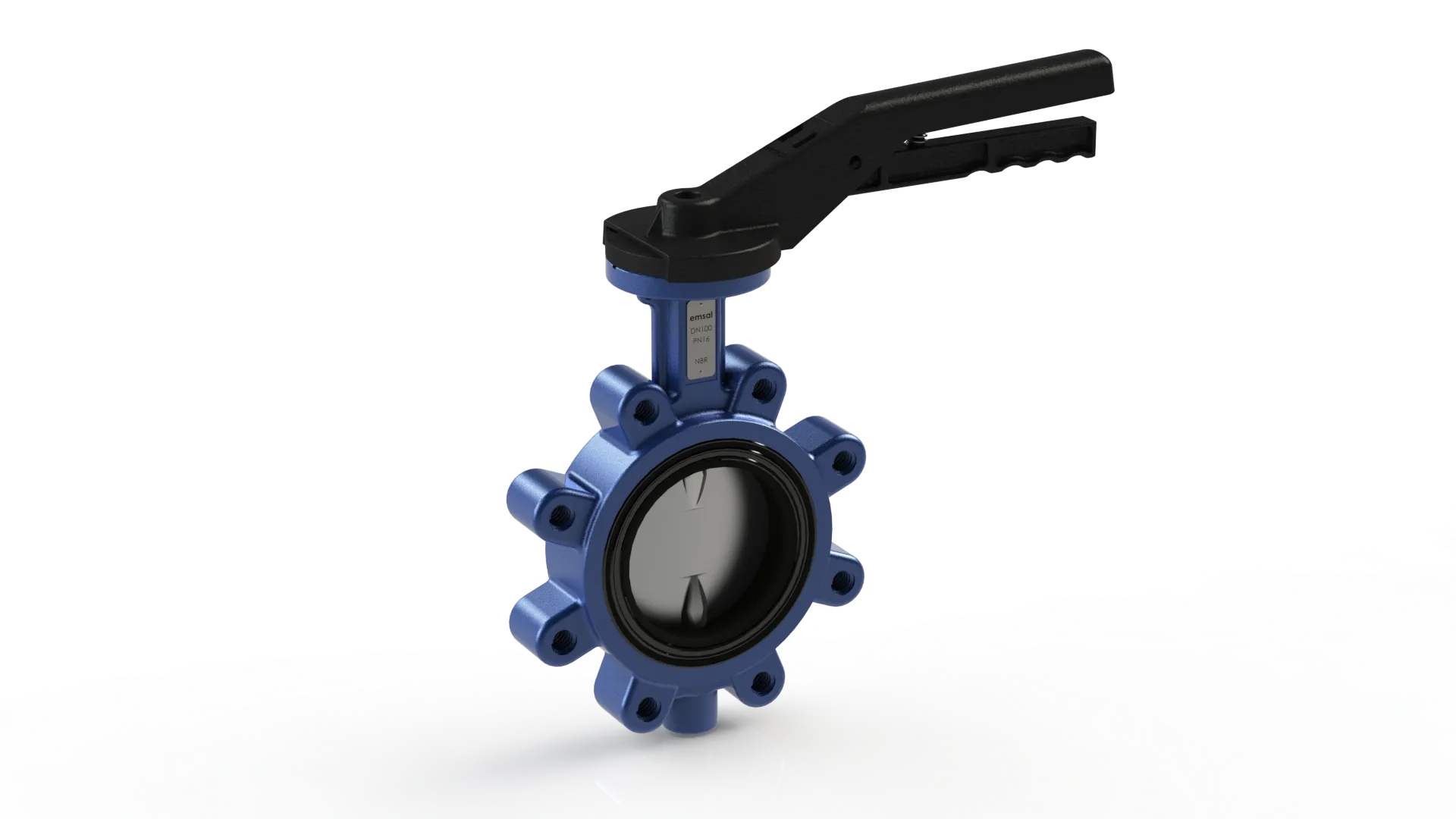

LUG TİP KELEBEK VANA
LUG TİP KELEBEK VANA
- Ürün Grubu: 061
- Anma Çapı: DN50-DN600
- Basınç Sınıfı: PN16-PN25
- Materyal: SS304/GGG 40.3/GG 25
- Norm: DIN/JIS/ANSI
Lug tip kelebek vanalar, boru hatlarına iki uçtan cıvatalarla bağlanabilen, çok noktalı bağlantıya sahip kompakt çeyrek dönüşlü vanalardır. Gövdelerindeki dişli kulakçıklar (luglar) sayesinde, vana sistemden sökülmeden boru hattının sadece bir tarafı bakım için demonte edilebilir.
✅ Avantajları- Bakım kolaylığı: Boru hattının sadece bir tarafı sökülerek bakım yapılabilir
- Yüksek mekanik dayanım: Flanş bağlantısı daha sağlam ve rijit
- Düşük sızdırmazlık riski: Disk-conta hizalaması güvenli
- Tek taraflı körleme imkânı: Sistem çalışırken vana sonrası hat izole edilebilir
- Geniş çap aralığında uygulanabilirlik
- Su dağıtım ve arıtma sistemleri
- HVAC (Isıtma, havalandırma, iklimlendirme)
- Kimya ve petrokimya proses hatları
- Yangın söndürme sistemleri
- Enerji santralleri
- Denizcilik ve gemi makineleri
- Gıda ve içecek üretimi
Wafer tip kelebek vanaların materyal seçenekleri aşağıdaki gibidir.
Gövde: SS304, GGG 40,3
Klape(Disk): SS316, SS304, AlBronz, WCB
Sızdırmazlık Elemanı: NBR, EPDM, Viton (FKM), PTFE
Kaplama Teknolojisi (Fe-C İçerikli Materyallerde): Nikel, Elektrostatik Boya, WRAS Belgeli Epoksi Boya
| Tasarım: | EN 593 |
|---|---|
| Alından Alına: | EN 558 Seri 20 - ISO 5752 Seri 20 |
| Bağlantı: | EN 1092-2 / ISO 7005-2 |
| Testler: | TS EN 12266-1 |
Aktüatörler, endüstriyel vanaların otomatik olarak açılıp kapanmasını sağlayan mekanizmalardır. Manuel kontrol gereksinimini ortadan kaldırarak süreçleri daha güvenli ve verimli hale getirirler.
Limit switch box’lar, endüstriyel otomasyon sistemlerinde kullanılan, bir valfin veya mekanik hareketli parçanın konumunu izlemeye yarayan cihazlardır. Genellikle pnömatik ve elektrikli aktüatörlerle birlikte kullanılırlar. Doğrudan manuel bir valfin ürerine konumlandırılarak da kullanılabilirler.
Manuel dişli kutuları, büyük ve yüksek tork gerektiren vanaların elle kontrol edilmesini sağlayan mekanik sistemlerdir. Kullanıcı, bir el çarkı veya kol aracılığıyla dişli mekanizmasını harekete geçirerek vananın açılmasını veya kapanmasını sağlar.
