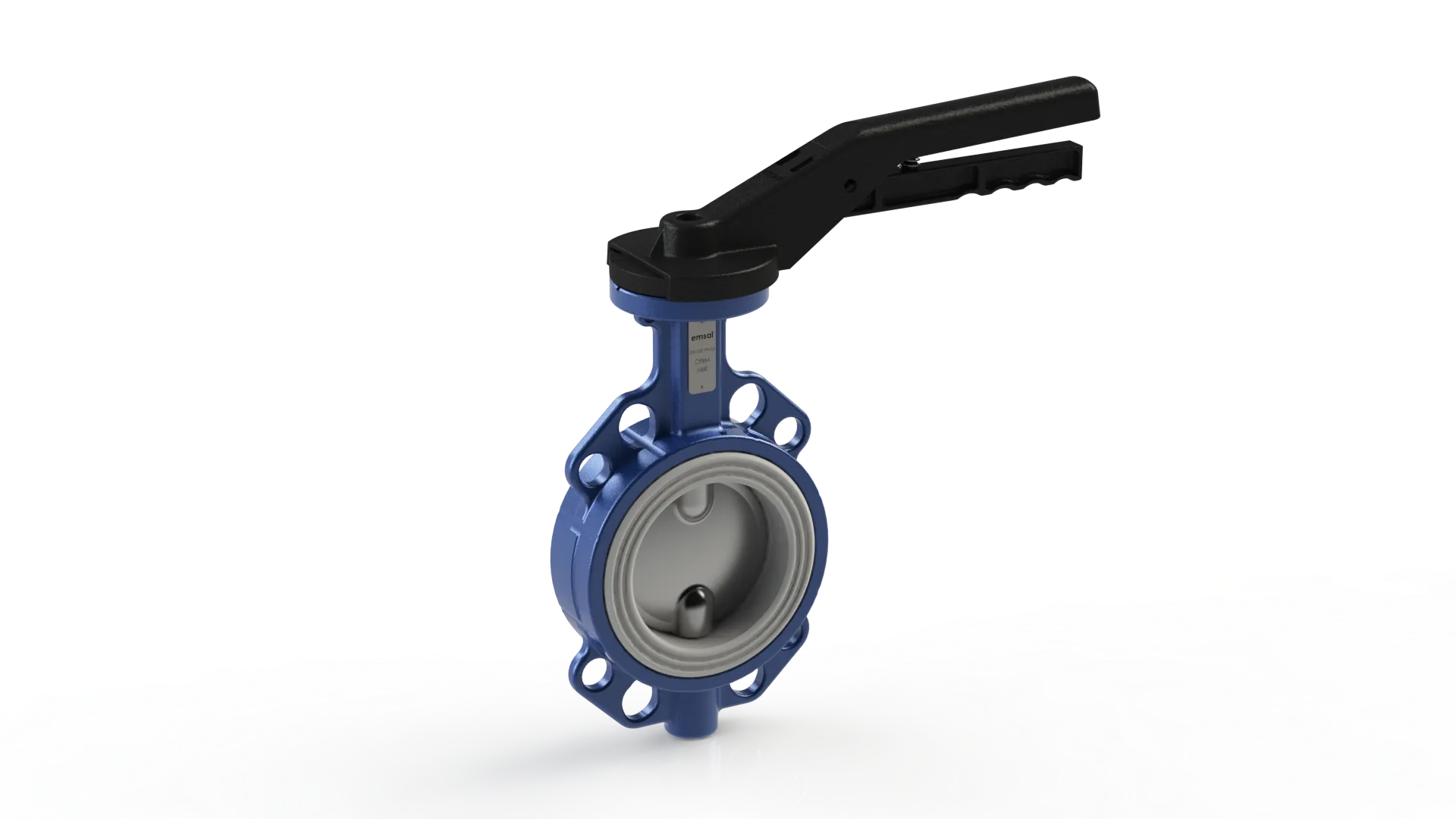

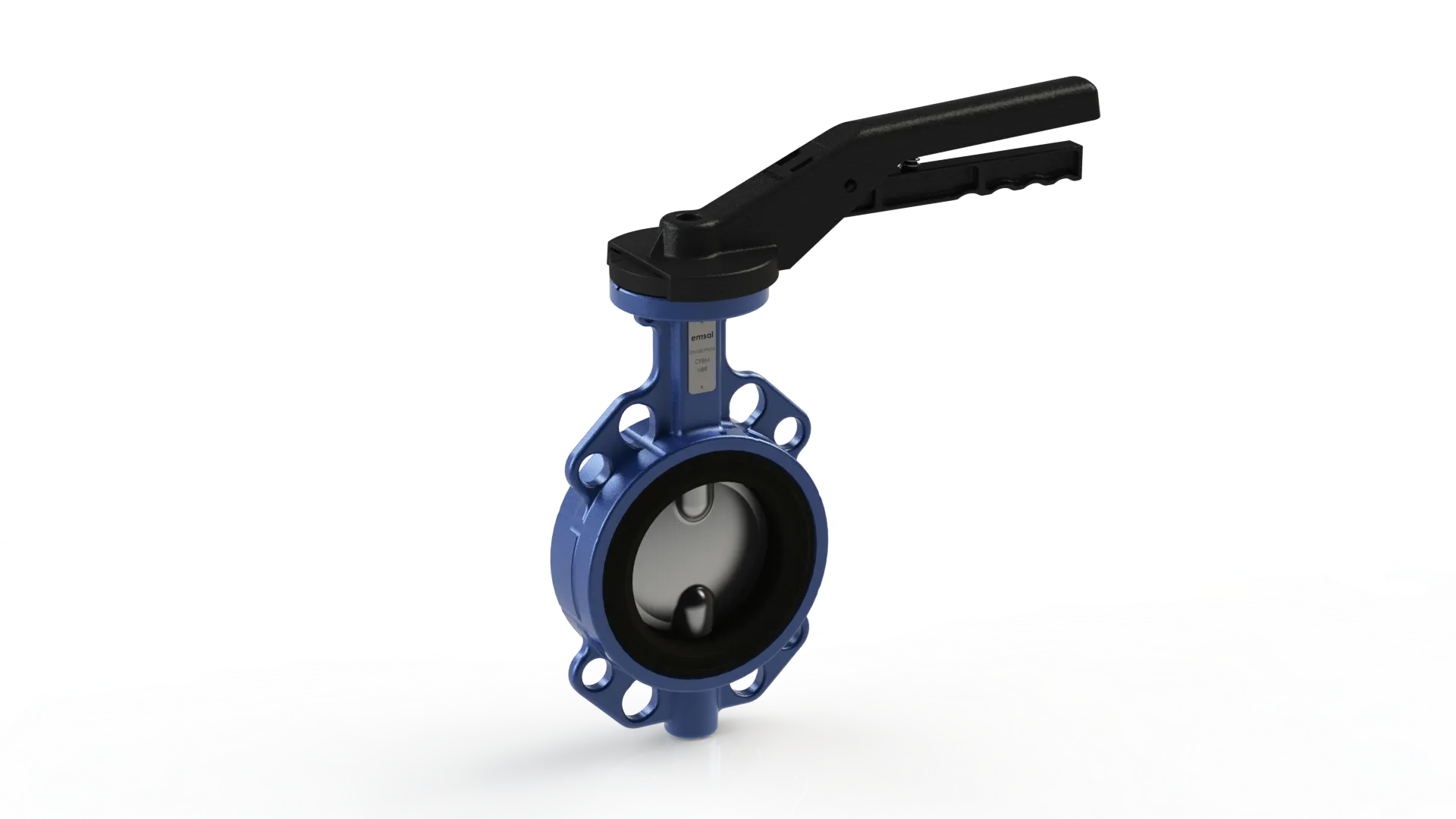

WAFER TİP KELEBEK VANA
WAFER TİP KELEBEK VANA
- Ürün Grubu: 060
- Anma Çapı: DN25-DN300
- Basınç Sınıfı: PN16-PN25
- Materyal: SS304/GGG 40.3
- Norm: DIN/JIS/ANSI
Wafer tip kelebek vanalar, sıvı veya gaz akışını kesmek, başlatmak ya da ayarlamak için kullanılan çeyrek dönüşlü (90°) döner diskli kontrol vanalarıdır. "Kelebek" ismini, boru hattı ekseninde dönen disk yapısının kelebek kanadını andırmasından alır.
✅ Avantajları- Kompakt ve hafif yapı
- Çeyrek dönüşle hızlı açma-kapama
- Düşük tork ihtiyacı ve kolay otomasyon
- Ekonomik çözüm (özellikle büyük çaplı sistemlerde)
- Geniş çap aralığında uygulanabilirlik
- Su dağıtım ve arıtma sistemleri
- HVAC (Isıtma, havalandırma, iklimlendirme)
- Kimya ve petrokimya proses hatları
- Yangın söndürme sistemleri
- Enerji santralleri
- Denizcilik ve gemi makineleri
- Gıda ve içecek üretimi
Wafer tip kelebek vanaların materyal seçenekleri aşağıdaki gibidir.
Gövde: SS304, GGG 40,3
Klape(Disk): SS316, SS304, AlBronz, WCB
Sızdırmazlık Elemanı: NBR, EPDM, Viton (FKM), PTFE
Kaplama Teknolojisi (Fe-C İçerikli Materyallerde): Nikel, Elektrostatik Boya, WRAS Belgeli Epoksi Boya
| Tasarım: | EN 593 |
|---|---|
| Alından Alına: | EN 558 Seri 20 |
| Bağlantı: | ISO 7005-1 EN 1092-1 |
| Testler: | TS EN 12266-1 |

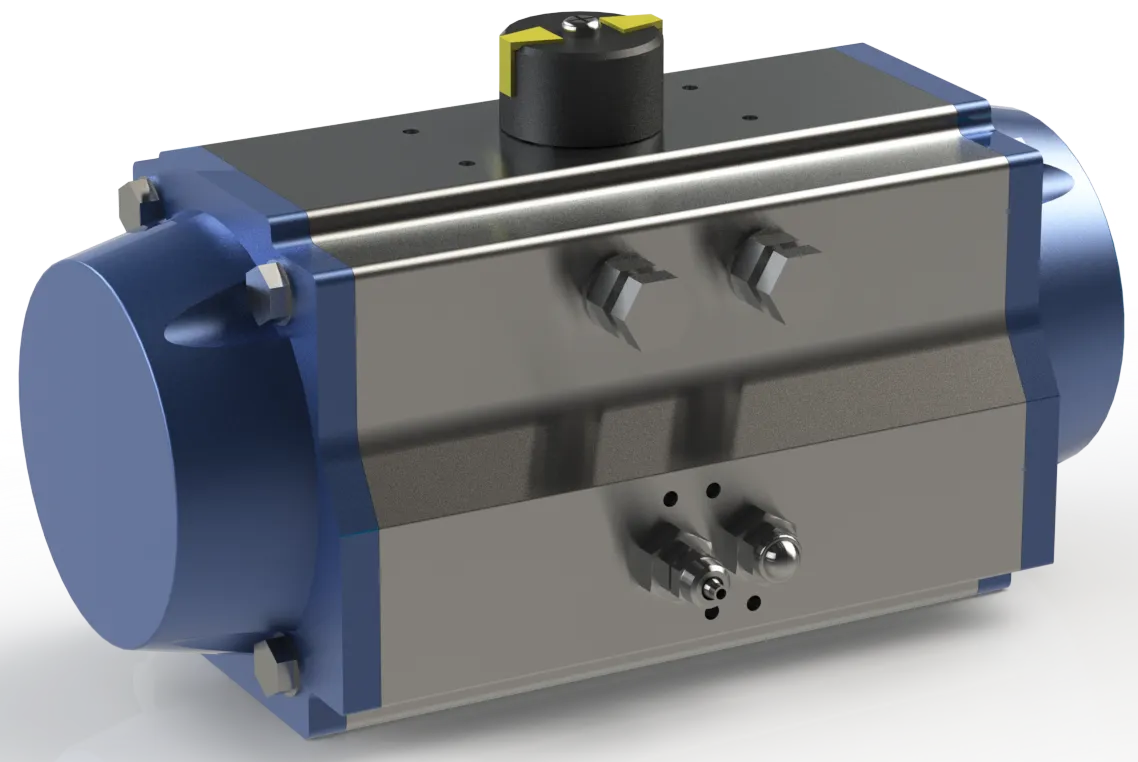

Aktüatörler, endüstriyel vanaların otomatik olarak açılıp kapanmasını sağlayan mekanizmalardır. Manuel kontrol gereksinimini ortadan kaldırarak süreçleri daha güvenli ve verimli hale getirirler.

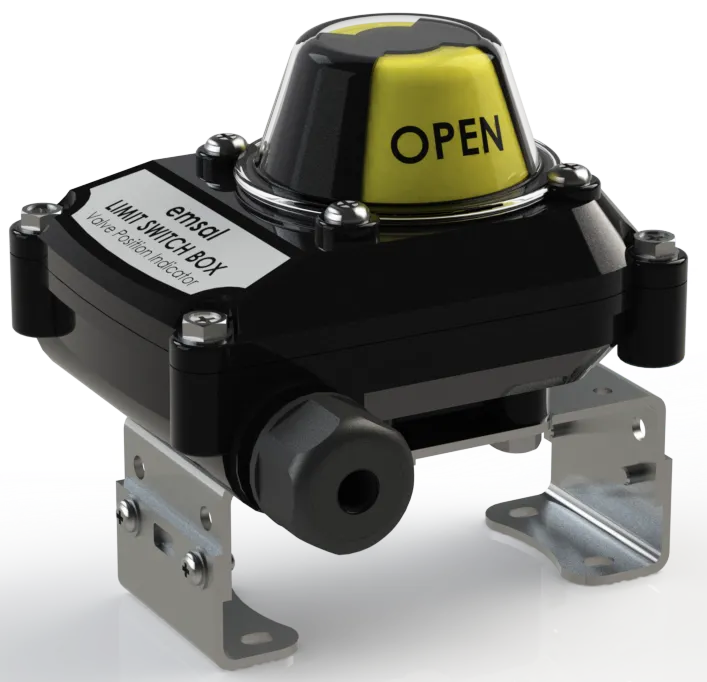

Limit switch box’lar, endüstriyel otomasyon sistemlerinde kullanılan, bir valfin veya mekanik hareketli parçanın konumunu izlemeye yarayan cihazlardır. Genellikle pnömatik ve elektrikli aktüatörlerle birlikte kullanılırlar. Doğrudan manuel bir valfin ürerine konumlandırılarak da kullanılabilirler.

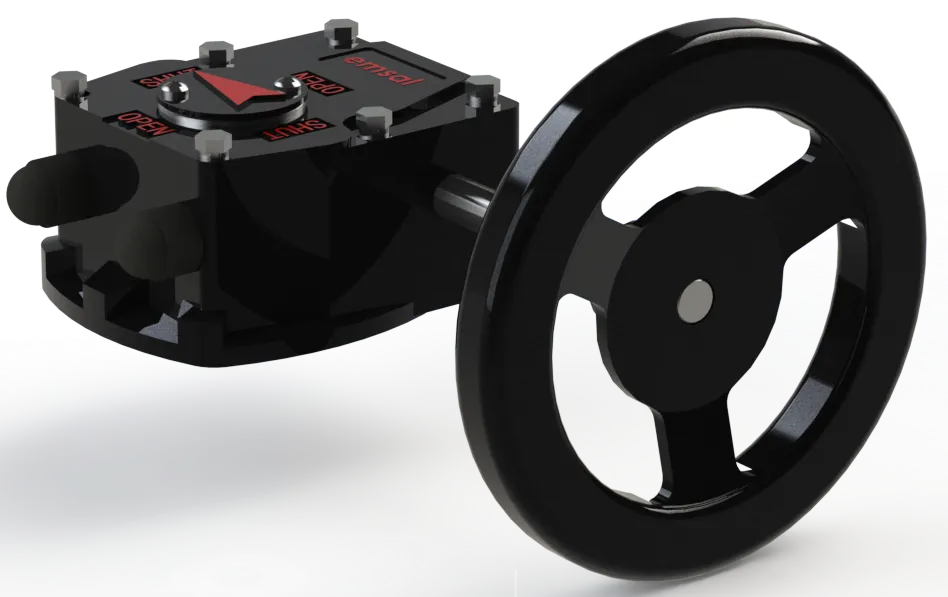

Manuel dişli kutuları, büyük ve yüksek tork gerektiren vanaların elle kontrol edilmesini sağlayan mekanik sistemlerdir. Kullanıcı, bir el çarkı veya kol aracılığıyla dişli mekanizmasını harekete geçirerek vananın açılmasını veya kapanmasını sağlar.
